В статье рассмотрим метрическую резьбу, ее размеры и диаметры, а также предоставим таблицы для понимания различных типов и размеров метрических и трубных резьб. Знание параметров резьбы важно для выбора крепежных элементов и обеспечения надежности соединений в строительстве и машиностроении. Также поделимся рекомендациями по самостоятельной нарезке резьбы, что позволит выполнять работы без обращения к специалистам.
Трубная резьба – виды, размеры, ГОСТы, резьбонарезное оборудование
| Номинальный диаметр, мм | Шаг, мм | Размер отверстия, мм |
|---|---|---|
| 1 | 0,2 | 0,8 |
| 1 | 0,25 | 0,75 |
| 1,1 | 0,2 | 0,9 |
| 1,1 | 0,25 | 0,85 |
| 1,2 | 0,2 | 1 |
| 1,2 | 0,25 | 0,95 |
| 1,4 | 0,2 | 1,2 |
| 1,4 | 0,3 | 1,1 |
| 1,6 | 0,2 | 1,4 |
| 1,6 | 0,35 | 1,25 |
| 1,8 | 0,2 | 1,6 |
| 1,8 | 0,35 | 1,45 |
Шаг резьбы — расстояние между вершинами профильных гребней или количество витков на единицу длины нарезанной резьбы.
Диаметры дюймовой и трубной резьбы указываются в дюймах, а шаг — количеством ниток на дюйм. Эти параметры стандартизированы, что упрощает выбор инструмента.
Для нарезки наружной резьбы понадобятся: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль и машинное масло.
Наиболее популярны круглые плашки (лерки), цельные и разрезные. Цельные плашки имеют стандартизированные диаметры, например, М10, М12, М14, М16.
Разрезные плашки позволяют регулировать диаметр нарезаемой резьбы на 0,1…0,25 мм, но менее жесткие, что может снизить точность профиля.
Для улучшения врезания плашки на конце стержня делают фаску шириной 1–1,5 мм для размеров М6 … М18. Заготовку смазывают машинным маслом для облегчения работы и повышения качества поверхности.
- Закрепите трубу в патроне токарно-винтового станка, установите специальный резец в суппорте.
- Включите станок, установите параметры скорости вращения шпинделя и движения суппорта, а также глубину погружения резца. Прорезание наружной поверхности трубы выполняйте с использованием смазывающей жидкости или масла.
- Сначала вырежьте фаску, затем выполните проходы, постепенно увеличивая глубину погружения резца. Последний проход делайте с минимальным снятием металла на низких оборотах.
Эксперты в области механики и машиностроения подчеркивают важность понимания метрической резьбы и ее основных размеров. Метрическая резьба, обозначаемая в миллиметрах, имеет четкую систему обозначений, которая включает в себя диаметр, шаг и класс точности. Например, резьба M10x1.5 указывает на диаметр 10 мм и шаг 1.5 мм. Важно отметить, что правильный выбор размеров резьбы влияет на прочность соединений и их устойчивость к нагрузкам. Специалисты рекомендуют использовать таблицы диаметров и шагов для точного подбора резьбы в зависимости от условий эксплуатации. Это знание позволяет избежать ошибок при проектировании и сборке конструкций, что особенно актуально в высокоточных отраслях, таких как авиация и автомобилестроение.
ГОСТ 25229-82 — Основные нормы взаимозаменяемости. Резьба метрическая коническая
В многозаходных резьбах шаг указан отдельно в скобках , а на его месте указывается количество заходов.

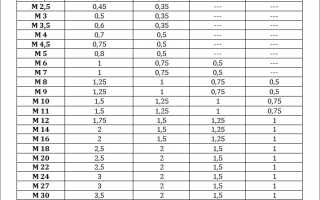

| Обозначение резьбы | Наружный диаметр (d), мм | Шаг резьбы (P), мм |
|---|---|---|
| M6 | 6 | 1 |
| M8 | 8 | 1,25 |
| M10 | 10 | 1,5 |
| M12 | 12 | 1,75 |
| M14 | 14 | 2 |
| M16 | 16 | 2 |
| M20 | 20 | 2,5 |
| M24 | 24 | 3 |
| M30 | 30 | 3,5 |
| M36 | 36 | 4 |
Интересные факты
Вот несколько интересных фактов о метрической резьбе и ее обозначениях:
-
Стандартизация: Метрическая резьба была стандартизирована в 1947 году в рамках Международной организации по стандартизации (ISO). Это позволило унифицировать размеры и обозначения резьбы, что значительно упростило международную торговлю и производство.
-
Обозначение резьбы: Метрическая резьба обозначается буквой “M”, за которой следует диаметр в миллиметрах и шаг резьбы (расстояние между витками). Например, M10x1.5 обозначает резьбу диаметром 10 мм и шагом 1.5 мм. Это позволяет быстро определить основные параметры резьбы.
-
Разнообразие шагов: В метрической резьбе существуют как стандартные, так и мелкие шаги. Стандартные шаги используются для обычных приложений, в то время как мелкие шаги (например, M10x1) применяются в случаях, когда требуется более высокая прочность соединения или когда пространство ограничено. Это разнообразие позволяет инженерам и конструкторам выбирать оптимальные решения для различных задач.
Параметры резьбы
Как различить дюймовую и метрическую резьбу? Существует два основных метода: измерение шага и диаметра, а также использование специализированного инструмента.
Маркировка резьбы в метрической и дюймовой системах различается. В метрической указывается шаг резьбы (расстояние между витками) в миллиметрах, в дюймовой — количество витков на дюйм.
- Первый метод: основная кромка резца параллельна оси изделия. Профили нарезки и инструмента совпадают, что обеспечивает нужную форму винтового соединения. Преимущество — улучшенные условия нарезки, но кромка может быстро изнашиваться.
- Второй метод: кромка располагается на боковых стенках резьбового соединения под углом 90°, что равномерно распределяет нагрузку на инструмент. Однако профили резца и резьбы не совпадают, что может привести к неправильной форме винта. Этот способ чаще используется для черновой обработки.
Метрическая резьба: размеры. Резьба метрическая: ГОСТ
Коническая резьба встречаются намного реже, но все же применяется при производстве различных деталей.
Обозначение на чертеже
В соответствии с ГОСТ № 2.311—68, при создании чертежей резьбы линия винта заменяется двумя сплошными линиями: основной и тонкой. Для обозначения внутреннего и наружного диаметров действуют следующие правила:
Применение метрической резьбы в различных отраслях
Метрическая резьба является одним из наиболее распространенных типов резьбы, используемых в различных отраслях промышленности и строительства. Она применяется благодаря своей универсальности, точности и стандартизации, что делает ее идеальной для соединения деталей в механизмах, конструкциях и оборудовании.
Одной из ключевых областей применения метрической резьбы является машиностроение. Здесь резьба используется для соединения различных компонентов машин, таких как валы, подшипники, корпуса и другие элементы. Метрическая резьба обеспечивает надежное и прочное соединение, что критически важно для обеспечения долговечности и безопасности машин.
В строительной отрасли метрическая резьба также играет важную роль. Она используется для крепления конструкций, таких как балки, колонны и другие элементы зданий. Благодаря стандартизации размеров и обозначений, метрическая резьба позволяет легко подбирать необходимые крепежные элементы, что упрощает процесс строительства и снижает вероятность ошибок.
Кроме того, метрическая резьба находит применение в автомобильной промышленности. В автомобилях используется множество резьбовых соединений, начиная от крепления кузова и заканчивая соединениями в двигателе. Метрическая резьба обеспечивает необходимую прочность и надежность соединений, что особенно важно в условиях эксплуатации автомобилей.
В электротехнике и электронике метрическая резьба также используется для крепления различных компонентов, таких как корпуса приборов, соединительные элементы и крепеж для плат. Стандартизированные размеры и обозначения позволяют легко интегрировать различные элементы в единую систему.
Метрическая резьба также широко применяется в производстве мебели, где она используется для соединения различных частей, таких как ножки столов, каркасы стульев и другие элементы. Это позволяет производителям создавать надежные и долговечные изделия, которые могут выдерживать значительные нагрузки.
Таким образом, метрическая резьба является важным элементом в различных отраслях, обеспечивая надежные и прочные соединения. Ее стандартизация и универсальность делают ее незаменимой в современном производстве и строительстве.
Вопрос-ответ
Каковы обозначения метрической резьбы?
В обозначение метрической резьбы входят буква М и номинальный диаметр резьбы, причем крупный шаг не указывают: М5, М56. Для резьбы с мелким шагом дополнительно указывают шаг резьбы М5×0,5, М56×2. В конце условного обозначения левой резьбы ставят буквы LH, например: М5LH, М56×2 LH.
Как узнать размер резьбы по диаметру?
Для точного определения шага резьбы по диаметру используют штангенциркуль. Результат измерения получают в миллиметрах. Точность замеров до десятых долей миллиметра. Сравнивают с показателями стандартизированной таблицы диаметров, где указано соответствие шага резьбы каждому диаметру.
Какой диаметр у резьбы М16?
М16 – резьба метрическая (знак “М”) с номинальным диаметром 16 мм и крупным шагом (крупный шаг резьбы болта, гайки, шпильки, винта 2,0 мм). М16 х 1 – резьба метрическая (знак “М”) с номинальным диаметром 16 мм и мелким шагом 1,0 мм.
Что означает метрическая резьба М10?
Обозначение такой резьбы состоит из буквы «М» и цифр. Например, М10 означает – резьба метрическая с диаметром стержня резьбы, равного 10 мм. Если к такому обозначению добавлен знак «х» с цифрой, то следующей за знаком «х» цифрой обозначен шаг резьбы.
