В статье рассмотрим внутренний диаметр труб из полиэтилена низкой плотности (ПНД), важный для проектирования и монтажа систем водоснабжения. Знание типоразмеров, характеристик и маркировки труб ПНД поможет выбрать подходящие материалы для вашего проекта, обеспечивая надежность и эффективность водопроводной системы. Предоставим таблицы с диаметрами труб для быстрого ориентирования в доступных вариантах и обоснованного выбора в зависимости от ваших потребностей.

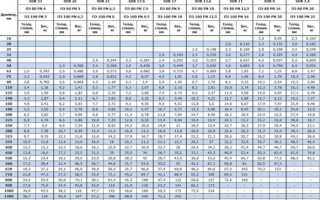

Диаметры водопроводных труб: таблицы (стальные, пластиковые, чугунные)
| Труба напорная ВТ-6 d100 | труба | 31,00 | 50 | — | 650 | 848,00 |
| Труба напорная ВТ-6 d150 | труба | 51,00 | 25 | — | 400 | 1308,00 |
| Труба напорная ВТ-6 d200 | труба | 122,00 | 180 | 2910,00 | ||
| Труба напорная ВТ-6 d250 | труба | 180,00 | — | — | 120 | 4968,00 |
| Труба напорная ВТ-6 d300 | труба | 212,00 | — | — | 75 | 5212,00 |
| Труба напорная ВТ-6 d400 | труба | 364,00 | — | — | 45 | 8340,00 |
| Труба напорная ВТ-6 d500 | труба | 536,00 | — | — | 30 | 1588600 |
| Труба напорная ВТ-9 d100 | труба | 45,00 | 55 | — | 550 | 1180,00 |
| Труба напорная ВТ-9 d150 | труба | 67,00 | 33 | — | 330 | 1596,00 |
| Труба напорная ВТ-9 d200 | труба | 141,00 | — | — | 170 | 3182,00 |
| Труба напорная ВТ-9 d250 | труба | 169,00 | — | — | 120 | 5912,00 |
| Труба напорная ВТ-9 d300 | труба | 239,00 | — | — | 70 | 6110,00 |
| Труба напорная ВТ-9 d400 | труба | 409,00 | — | — | 36 | 10440,00 |
| Труба напорная ВТ-9 d500 | труба | 624,00 | — | — | 26 | 16285,00 |
| Труба напорная ВТ-12 d100 | труба | 46,00 | 55 | 10 | 550 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d150 | труба | 81,00 | 33 | 10 | 330 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d200 | труба | 150,00 | — | — | 170 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d250 | труба | 204,00 | — | — | 120 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d300 | труба | 290,00 | — | — | 80 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d400 | труба | 506,00 | — | — | 45 | заказ 7-15 дн. |
| Труба напорная ВТ-12 d500 | труба | 824,00 | — | — | 30 | заказ 7-15 дн. |
Эти изделия подходят для защиты электрических, телевизионных и силовых кабелей.
Хризотилцемент имеет свои плюсы и минусы по сравнению с пластиком и сталью, о чем будет рассказано далее. Также в статье представлено видео, подтверждающее изложенные факты.
Для соединения асбестоцементных труб используются муфты из того же материала, соответствующие ГОСТ 31416-2009, или чугунные муфты по ГОСТ 17584, а также полиэтиленовые муфты и другие соединения.
Напорные трубы применяются в системах водоснабжения, мелиорации, отопления, горячего водоснабжения, вентиляции и дренажном оборудовании тепловых сетей.
Важно: представленные данные основаны на действующих нормативных документах. Информация носит справочный характер и не гарантирует абсолютной точности.
Эксперты в области водоснабжения подчеркивают важность правильного выбора внутреннего диаметра ПНД труб для обеспечения эффективной транспортировки воды. В зависимости от типа и назначения системы, диаметр труб может существенно влиять на скорость потока и давление. Специалисты рекомендуют обращаться к таблицам типоразмеров, которые содержат информацию о различных диаметрах и их соответствиях с расходом воды. Это позволяет избежать проблем, связанных с недостаточным или избыточным давлением в системе. Кроме того, правильный выбор диаметра труб способствует снижению потерь энергии и увеличению срока службы системы. Важно учитывать не только диаметр, но и другие параметры, такие как материал и условия эксплуатации, чтобы обеспечить надежность и долговечность водоснабжения.
Диаметры труб из полиэтилена низкого давления (ПНД) 2024
Применение изделий с меньшей величиной этого параметра может привести к возникновению засоров при эксплуатации системы канализации.
| Наружный диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) |
|---|---|---|
| 20 | 16 | 2 |
| 25 | 21 | 2 |
| 32 | 26 | 3 |
| 40 | 32 | 4 |
| 50 | 40 | 5 |
| 63 | 50 | 6.5 |
| 75 | 60 | 7.5 |
| 90 | 75 | 7.5 |
| 110 | 90 | 10 |
| 125 | 100 | 12.5 |
| 160 | 130 | 15 |
| 200 | 160 | 20 |
| 225 | 180 | 22.5 |
| 315 | 250 | 32.5 |
Интересные факты
Вот несколько интересных фактов о внутреннем диаметре ПНД труб и их типоразмерах:
-
Стандартизация размеров: ПНД (полиэтилен низкой плотности) трубы имеют стандартизированные размеры, что облегчает их использование в различных строительных и инженерных проектах. Например, внутренний диаметр труб может варьироваться от 16 мм до 1200 мм, что позволяет выбрать оптимальный размер для конкретных задач, таких как водоснабжение, канализация или ирригация.
-
Снижение потерь давления: Правильный выбор внутреннего диаметра трубы критически важен для минимизации потерь давления в системе. Чем больше внутренний диаметр, тем меньше сопротивление потоку воды, что позволяет эффективно транспортировать большие объемы жидкости на большие расстояния.
-
Долговечность и устойчивость: ПНД трубы, благодаря своим свойствам, имеют длительный срок службы — до 50 лет и более. Они устойчивы к коррозии, химическим веществам и механическим повреждениям, что делает их идеальными для использования в различных климатических условиях и подземных системах.
Эти факты подчеркивают важность выбора правильного диаметра ПНД труб для обеспечения эффективной и надежной работы водоснабжения и других систем.
Внутренний Диаметр
Условный проход — это минимальное значение внутреннего диаметра изделия, округленное до целого числа в большую сторону. Этот параметр регулируется стандартом ГОСТ 355–52.
Внутренние диаметры стальных изделий колеблются от 6 до 200 миллиметров, все промежуточные значения указаны в таблице.
Диаметр металлических труб также измеряется в дюймах, где один дюйм равен 25,4 миллиметра. В таблице ниже приведены значения диаметров изделий в дюймах и миллиметрах.
Применение
Важный момент — не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы — водопроводной, газовой или технической.
Типоразмеры, диаметры
Международный стандарт ISO 161-1:1996 «Трубы из термопластов. Номинальные давления. Метрическая серия» классифицирует диаметры труб из полиэтилена низкого давления (ПНД).
Согласно стандарту, внешние диаметры труб ПНД составляют от 10 до 1200 мм. При выборе трубы также следует учитывать толщину стенок.
Сравнение с другими материалами труб
При выборе труб для водоснабжения важно учитывать не только их диаметр, но и материал, из которого они изготовлены. ПНД (полиэтилен низкого давления) трубы имеют ряд преимуществ по сравнению с другими распространенными материалами, такими как сталь, ПВХ и медь.
1. Коррозионная стойкость: ПНД трубы не подвержены коррозии, что делает их идеальными для использования в условиях повышенной влажности и агрессивных сред. В отличие от стальных труб, которые могут ржаветь и терять прочность, ПНД сохраняет свои характеристики на протяжении многих лет.
2. Устойчивость к химическим веществам: ПНД трубы обладают высокой химической стойкостью, что позволяет использовать их для транспортировки различных жидкостей, включая агрессивные химикаты. В отличие от ПВХ, который может разрушаться под воздействием определенных химических веществ, ПНД обеспечивает надежную защиту.
3. Гибкость и легкость: ПНД трубы легче и более гибкие, чем металлические аналоги. Это упрощает процесс их транспортировки и установки, особенно в сложных условиях. Гибкость ПНД труб позволяет им адаптироваться к изменениям в грунте, что снижает риск повреждений.
4. Долговечность: Срок службы ПНД труб может достигать 50 лет и более при правильной эксплуатации. В отличие от медных труб, которые могут подвергаться окислению и образованию налета, ПНД сохраняет свои свойства на протяжении всего срока службы.
5. Стоимость: ПНД трубы, как правило, имеют более низкую стоимость по сравнению с медными и стальными трубами. Это делает их более доступными для широкого круга потребителей, особенно при больших объемах закупок.
6. Простота монтажа: Установка ПНД труб не требует специальных навыков и инструментов, что позволяет сократить время и затраты на монтаж. В отличие от стальных труб, которые требуют сварки и специальных соединений, ПНД трубы можно соединять с помощью простых фитингов.
Таким образом, ПНД трубы представляют собой оптимальный выбор для систем водоснабжения, обеспечивая надежность, долговечность и экономическую эффективность. Их преимущества делают их предпочтительными по сравнению с другими материалами, что подтверждается широким использованием ПНД труб в различных отраслях.
Вопрос-ответ
Какие диаметры бывают у полиэтиленовых труб для воды?
Средние полиэтиленовые трубы бывают диаметром 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм. Как правило, такие пэ трубы бывают 12 метров в длину, черного цвета. В целях экономии на логистике и количествах стыка трубы могут быть сделаны и по 13 метров.
Какие трубы считаются по внутреннему диаметру?
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующий внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т. д. При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Какой внутренний диаметр у 32 трубы ПНД?
Внешний диаметр 32 мм, толщина стенки 2,4 мм, внутренний диаметр 27,2 мм. Максимальное рабочее давление 12,5 атмосфер (стандартное размерное отношение наружного диаметра к толщине стенки SDR 13,6).
Советы
СОВЕТ №1
Перед покупкой ПНД труб обязательно ознакомьтесь с таблицей типоразмеров и внутреннего диаметра. Это поможет вам выбрать подходящий размер для вашего проекта, учитывая необходимые параметры для водоснабжения.
СОВЕТ №2
Обратите внимание на давление, которое будут выдерживать трубы. Внутренний диаметр напрямую влияет на пропускную способность, поэтому выбирайте трубы, соответствующие требованиям вашего водоснабжения.
СОВЕТ №3
При планировании системы водоснабжения учитывайте не только внутренний диаметр, но и длину трубопровода. Это поможет избежать потерь давления и обеспечить стабильную подачу воды.
СОВЕТ №4
Не забывайте о совместимости ПНД труб с другими материалами, используемыми в вашей системе. Проверьте, подходят ли фитинги и соединения к выбранному внутреннему диаметру труб для обеспечения надежности и герметичности системы.
