В статье рассмотрим метчики для нарезания внутренней резьбы и представим таблицу с видами резьбы и ключевыми параметрами для выбора сверла. Понимание особенностей нарезки, таких как шаг, форма и направление витков, поможет избежать ошибок и достичь качественного результата. Также будет таблица соответствия размеров для метрической и дюймовой нарезки, что упростит расчет необходимого диаметра сверла для метчиков М4, М5, М6, М8 и М10. Эта информация полезна как профессиональным мастерам, так и любителям, желающим улучшить навыки в обработке металла.
Диаметры отверстий для нарезания резьбы метчиком
Нарушение технологии может ухудшить качество работы и привести к поломке метчика.
С 15 по 16 век был разработан метчик — инструмент для резки, позволяющий быстро и точно создавать внутреннюю резьбу.
Режущая часть метчика формирует резьбу, срезая излишки материала. Она имеет конус с углом от 3 до 20 градусов, что улучшает врезание зубьев в материал.
Калибрующий участок направляет метчик, предотвращая повреждение отверстия и обеспечивая чистоту резьбы. Для снижения трения его диаметр уменьшен на 0,1 мм.
- Универсальные метчики. Их конструкция классическая. Инструмент состоит из ходовой части, длина которой определяет глубину вхождения винта в несквозное отверстие. Ходовая часть разделена на участки с различными геометрическими параметрами — углом, направлением, расстоянием и шагом. Обычно таких участков три: для черновой, промежуточной и финишной обработки, что позволяет достичь высокой точности за одно движение.
- Комплектные метчики. Название говорит само за себя. Для создания внутренней резьбы с высокой точностью требуется комплект из трех метчиков. Сначала используется грубый инструмент, затем более тонкий, а в завершение — метчик с шлифовкой для обработки мелких углов. Хотя набор стоит дороже, качество результата значительно выше.
Эксперты в области металлообработки подчеркивают важность выбора правильных метчиков для нарезания внутренней резьбы, так как это напрямую влияет на качество и долговечность соединений. В зависимости от вида нарезаемой резьбы, метчики могут различаться по форме, материалу и конструкции. Например, для стандартной метрической резьбы используются метчики с прямыми канавками, которые обеспечивают хорошее удаление стружки и минимизируют риск заклинивания. В то же время, для нарезки мелкой резьбы рекомендуется применять метчики с более тонкими зубьями, что позволяет достичь высокой точности. Также эксперты отмечают, что правильная смазка и соблюдение технологии нарезки играют ключевую роль в успешном выполнении работы. Важно учитывать не только тип резьбы, но и материал, из которого изготовлена деталь, чтобы выбрать оптимальный инструмент и избежать повреждений.
Как нарезать резьбу вручную плашкой и метчиком
Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.
| Вид резьбы | Шаг резьбы (мм) | Диаметр метчика (мм) |
|---|---|---|
| Метрическая (М) | 0.5, 0.75, 1, 1.25, 1.5, 2, … | 3, 4, 5, 6, 8, 10, … |
| Дюймовая (UNC, UNF) | 1/64, 1/32, 1/16, 1/8, 1/4, … | 1/4, 5/16, 3/8, 7/16, 1/2, … |
| Трубная (G, NPT) | Зависит от диаметра трубы | 1/8, 1/4, 3/8, 1/2, 3/4, 1, … |
Интересные факты
Вот несколько интересных фактов о метчиках для нарезания внутренней резьбы:
-
Типы метчиков: Существует несколько типов метчиков, включая ручные, машинные и комбинированные. Ручные метчики используются для нарезания резьбы вручную, тогда как машинные предназначены для использования на станках. Комбинированные метчики могут использоваться как вручную, так и на станках, что делает их универсальными.
-
Степень точности: Метчики могут иметь различные классы точности, которые определяют, насколько точно они нарезают резьбу. Например, метчики класса 6H (для внутренней резьбы) обеспечивают хорошую посадку и могут использоваться в большинстве стандартных приложений, в то время как метчики класса 4H обеспечивают более высокую точность и используются в ответственных конструкциях.
-
Материалы и покрытия: Метчики изготавливаются из различных материалов, таких как углеродная сталь, легированная сталь и высокоскоростная сталь (HSS). Кроме того, многие метчики имеют специальные покрытия, такие как титановое или нитридное, которые увеличивают их износостойкость и уменьшают трение, что позволяет продлить срок службы инструмента и улучшить качество нарезаемой резьбы.
Особенности устройства
- Для резьбы М3 нужен метчик с шагом 0,5 и сверло диаметром 2,5 мм.
- Для резьбы М4 требуется метчик с шагом 0,7 и сверло диаметром 3,3 мм.
- Для резьбы М5 необходим метчик с шагом 0,8 и сверло диаметром 4,2 мм.
- Для резьбы М6 потребуется метчик с шагом 1,0 и сверло диаметром 5,0 мм.
- Для резьбы М8 нужен метчик с шагом 1,25 и сверло диаметром 6,75 мм.
- Для резьбы М10 необходим метчик с шагом 1,5 и сверло диаметром 8,5 мм.
- Для резьбы М12 требуется метчик с шагом 1,75 и сверло диаметром 10,25 мм.
- Для резьбы М16 нужен метчик с шагом 2,0 и сверло диаметром 13,5 мм.

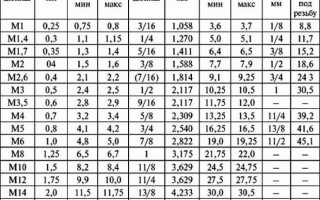

Рекомендуем ознакомиться с таблицей диаметров сверл для резьбы.
Диаметр сверла под резьбу: таблица размеров по ГОСТ | Строительный вестник
Используются детали, выполненной по этой технологии для заглушек, специальных элементов, где принципиально важно глубина проникновения.
Таблицы, инструменты, процесс
- Первый метчик для нарезания метрической резьбы имеет наименьший диаметр и сильно обрезанные режущие зубья на верхней части.
- Второй метчик отличается короткой заборной частью и длинными гребнями, а его рабочий диаметр находится между размерами остальных инструментов.
- Третий метчик, используемый для окончательной обработки, имеет полные гребни и диаметр, точно соответствующий размеру создаваемой резьбы.
Подготовка
Процесс нарезки наружной
Технология нарезки внутренней
Выбор метчиков в зависимости от материала обрабатываемой детали
При выборе метчиков для нарезания внутренней резьбы важно учитывать материал, из которого изготовлена обрабатываемая деталь. Разные материалы требуют различных подходов к нарезанию резьбы, что связано с их механическими свойствами, прочностью и вязкостью. Ниже представлены основные категории материалов и рекомендации по выбору метчиков для каждого из них.
Сталь
Для нарезания резьбы в сталях, как правило, используются метчики из быстрорежущей стали (HSS) или твердосплавные метчики. Быстрорежущая сталь обладает хорошей прочностью и износостойкостью, что позволяет эффективно работать с различными марками стали. Твердосплавные метчики, в свою очередь, подходят для работы с высокопрочными сталями и обеспечивают более длительный срок службы. Рекомендуется использовать метчики с покрытием (например, TiN или TiAlN), что увеличивает их стойкость к износу и снижает трение.
Чугун
Для нарезания резьбы в чугуне лучше всего подходят метчики из быстрорежущей стали с специальной геометрией, которая позволяет избежать заклинивания. Чугун имеет низкую прочность на сжатие, но высокую хрупкость, поэтому важно выбирать метчики с острыми кромками и минимальным углом наклона. Это поможет избежать образования заусенцев и улучшит качество нарезаемой резьбы.
Алюминий
При работе с алюминиевыми сплавами рекомендуется использовать метчики с крупными спиральными канавками, которые обеспечивают лучший отвод стружки. Метчики из быстрорежущей стали или с покрытием TiN также подойдут для этой задачи. Важно помнить, что алюминий имеет высокую теплопроводность, поэтому необходимо следить за температурой при нарезании резьбы, чтобы избежать перегрева метчика.
Пластик
Для нарезания резьбы в пластиковых материалах лучше всего использовать метчики с низким углом наклона и специальной геометрией, которая минимизирует давление на материал. Метчики из быстрорежущей стали подойдут для работы с мягкими пластиками, в то время как для жестких пластиков можно использовать метчики с твердосплавными вставками. Важно также учитывать, что при нарезании резьбы в пластике необходимо избегать перегрева, так как это может привести к деформации материала.
Нержавеющая сталь
Для нарезания резьбы в нержавеющей стали рекомендуется использовать метчики из твердосплавного материала или метчики с покрытием, так как нержавеющая сталь обладает высокой прочностью и требует более жестких инструментов. Метчики с острыми кромками и специальной геометрией помогут снизить трение и улучшить качество нарезаемой резьбы. Также стоит обратить внимание на использование смазки, чтобы уменьшить износ инструмента и улучшить процесс нарезания.
Таким образом, выбор метчиков для нарезания внутренней резьбы зависит от материала детали, и правильный выбор инструмента поможет обеспечить высокое качество работы и продлить срок службы метчиков.
Вопрос-ответ
Какой метчик для внутренней резьбы?
Наша рекомендация: при ручном нарезании резьбы использовать набор резьбонарезных метчиков из трех метчиков. Набор состоит из трёх метчиков: первый (черновой), средний (получистовой) и третий (чистовой). Метчики до М 6 имеют утолщённый хвостовик и 3 канавки. Метчики от М 7 имеют проходной хвостовик и 4 канавки.
Как обозначаются метчики по типу резьбы?
Метчики по типу резьбы предназначены для нарезания внутренней метрической резьбы с различным шагом в сквозных и глухих отверстиях. Обозначаются такие метчики буквенным обозначением «M» и измеряются в миллиметрах. Числа после него обозначают диаметр и шаг резьбы М6 х 1.0.
Какая резьба нарезается метчиком?
Трапецеидальные метчики. Метчики востребованы при ремонте механизмов. Трапецеидальная резьба передает вращение со значительными усилиями, нарезается в сквозных и глухих отверстиях. Применяемый инструмент поставляется в комплектах или одинарном исполнении.
Советы
СОВЕТ №1
Перед началом работы с метчиками убедитесь, что вы выбрали правильный размер и тип метчика для нарезаемой резьбы. Ознакомьтесь с таблицей, чтобы определить, какой метчик соответствует необходимым параметрам резьбы, включая диаметр и шаг.
СОВЕТ №2
Используйте смазку при нарезании резьбы, чтобы уменьшить трение и предотвратить перегрев метчика. Это поможет продлить срок службы инструмента и обеспечит более качественное выполнение резьбы.
СОВЕТ №3
При нарезании резьбы следите за правильным углом наклона метчика. Угол должен быть примерно 5-10 градусов относительно оси отверстия, чтобы избежать заедания и повреждения как метчика, так и детали.
СОВЕТ №4
Не забывайте о регулярной проверке состояния метчиков. Если вы заметили, что резьба получается некачественной или метчик заедает, возможно, он затупился и требует заточки или замены.
