В статье рассмотрим максимальную нагрузку на двутавровую балку, включая сварные варианты. Понимание предельных нагрузок этих конструкций важно для проектирования и строительства, так как влияет на безопасность и долговечность зданий. Обсудим также влияние геометрических размеров тавровых сечений и наличие арматуры в сжатой зоне, что поможет инженерам и архитекторам принимать обоснованные решения при выборе двутавровых балок.
Таблица нагрузки на двутавровую балку: расчет нагрузки на прогиб | Статьи
Они используются в строительстве жилых, производственных и коммерческих объектов, ангаров, технических сооружений, а также в машиностроении, автомобилестроении и вагоностроении.
Производство этого металлопроката регулируется стандартом ГОСТ 8239-89. Закругленные внутренние грани стенок обеспечивают высокую прочность и способность выдерживать значительные нагрузки.
- Б – стандартный. Применяется в условиях с умеренными нагрузками.
- Ш – широкополочный. Может быть нарезан вдоль оси для создания таврового профиля. Тавр укладывается на один пролет, в то время как целый двутавровый профиль используется на одном или нескольких пролетах. Эти изделия отличаются большой массой и могут использоваться как самостоятельные элементы без дополнительных усиливающих деталей.
- К – колонный. Это массивные профили с широкими и утолщенными полками и стенками, применяемые в строительстве конструкций с большими пролетами.
Эксперты в области строительной механики подчеркивают важность правильного выбора двутавровых балок в зависимости от их максимальной нагрузки. Разные виды балок, такие как I-образные, H-образные и другие, имеют свои уникальные характеристики, которые влияют на их несущую способность. При проектировании конструкций необходимо учитывать не только вес материалов, но и динамические нагрузки, которые могут возникнуть в процессе эксплуатации. Специалисты рекомендуют использовать таблицы максимальной нагрузки, чтобы обеспечить безопасность и долговечность строений. Правильный расчет и выбор типа балки позволяют избежать деформаций и разрушений, что особенно актуально для крупных промышленных объектов и жилых зданий. Таким образом, знание о максимальной нагрузке и видах балок является ключевым аспектом в проектировании надежных и устойчивых конструкций.
Расчет балки на прогиб ℹ️ построение эпюр, формулы, параметры расчетов, определение максимальной нагрузки и изгиба, примеры решения задач, онлайн-калькулятор
Основное различие между свойствами двутавровой балки и швеллера заключается в различной реакции на нагрузки, в частности на скручивание, что объясняется разницей в нахождении центра тяжести.
| Номер профиля двутавра | Высота двутавра (мм) | Максимальная распределенная нагрузка (кН/м) при пролете 6 метров и допустимом прогибе 1/250 пролета |
|---|---|---|
| 10 | 100 | 2.5 |
| 12 | 120 | 3.5 |
| 14 | 140 | 5.0 |
| 16 | 160 | 7.0 |
| 18 | 180 | 9.0 |
| 20 | 200 | 11.5 |
| 22 | 220 | 14.0 |
| 24 | 240 | 17.0 |
| 27 | 270 | 21.0 |
| 30 | 300 | 26.0 |
Интересные факты
Вот несколько интересных фактов о максимальной нагрузке на двутавровые балки и их видах:
-
Форма и эффективность: Двутавровые балки получили свое название благодаря своей характерной форме, напоминающей букву “Н”. Эта форма позволяет эффективно распределять нагрузки, что делает их идеальными для использования в строительстве. Они способны выдерживать большие нагрузки при относительно небольшом весе, что снижает общую массу конструкции.
-
Материалы и применение: Двутавровые балки могут быть изготовлены из различных материалов, включая сталь, бетон и композитные материалы. Стальные двутавры, например, часто используются в высотных зданиях и мостах, поскольку они обеспечивают высокую прочность и долговечность. Бетонные двутавры, в свою очередь, часто применяются в жилых и коммерческих зданиях.
-
Расчет нагрузки: Максимальная нагрузка на двутавровую балку зависит от множества факторов, включая длину балки, тип материала, условия опирания и распределение нагрузки. Существуют специальные таблицы и формулы, которые помогают инженерам рассчитать допустимые нагрузки для различных типов двутавровых балок, что критически важно для обеспечения безопасности и устойчивости строительных конструкций.
Нагрузка собственного веса ↑
Для определения веса двутавровой балки используются специальные таблицы с характеристиками, такими как размеры и марка стали. В них указана теоретическая масса одного метра профиля.
Пример расчета двутавра ↑
Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.
Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы, один из которых предоставлен на нашем сайте в рубрике “Калькуляторы”.
В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.
- Б – нормальный. Применяется для эксплуатации под средними нагрузками.
- Ш – широкополочный. Может использоваться для разрезки по продольной оси для получения таврового профиля. Тавр укладывается на один пролет. Целый двутавровый профиль – на один или несколько пролетов. Эти металлоизделия очень массивны. Плюсом их использования является возможность использования в качестве самостоятельного элемента без применения усиливающих деталей.
- К – колонный. Это наиболее массивные профили. Имеют широкие, утолщенные полки и стенки. Применяются при устройстве большепролетных конструкций.
Таблица нагрузки на двутавровую балку: расчет нагрузки на прогиб
Она включает комплекс влияний от перекрытия и воздействия временного и постоянного характера.
Читайте также:
Типовые схемы расположения двутавра
Один из исходных параметров, учитываемых в расчетах, – схема закрепления балки и вид прилагаемой нагрузки. Большинство вариантов сводится к основным схемам:
Перед началом расчета производят сбор сил, действующих на двутавровую балку. В зависимости от продолжительности воздействия,их разделяют на временные и постоянные.
Таблица нагрузок на двутавровые балки
При расчетах учитывается марка стали. Для эксплуатации под значительными нагрузками и при отрицательных температурах часто используют двутавровые балки из низколегированных сталей.
Подбор сечения балки из прокатного двутавра
В зависимости от конструкционных особенностей объекта порой возникает необходимость использования и других расчетных параметров.
Сбор нагрузок
Перед расчетами нужно собрать все силы, действующие на двутавровую балку. Силы делят на временные и постоянные в зависимости от времени их воздействия.
Двутавр: описание, виды, характеристики, фото, видео, размер, вес, маркировка, таблицы — Строительные материалы
Для дальнейшего расчета, требуется знать расстояние между центрами опорных длин Lo это главная величина, участвующая в расчете см.
Усиление
Когда несущая способность двутавра недостаточна, требуется его усиление. Для сварных конструкций это решается по-разному.
Для элементов, испытывающих растяжение, сжатие или изгиб, применяется метод увеличения сечения, то есть повышение жесткости, например, привариванием дополнительных деталей.
С теоретической точки зрения, это эффективный способ усиления, но на практике не всегда достигается желаемый результат. Проблема в том, что во время сварки элементы нагреваются, что может снизить их несущую способность.
Степень снижения зависит от размеров двутавра и режима сварочных работ. Для продольных швов максимальное снижение может составлять около 15%, а для поперечных — до 40%.
Расчетные и экспериментальные исследования показали, что наилучший результат усиления под нагрузкой достигается при максимальном напряжении 0,8 R y, что соответствует 80% расчетного сопротивления стали, из которой изготовлен двутавр.

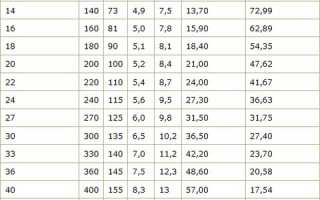

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83
| Общая нагрузка, кг/м2 | Длина пролета | ||||||||
| 3 м при шаге, м | 4 м при шаге, м | 6 м при шаге, м | |||||||
| 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | |
| 300 | 10 | 10 | 10 | 10 | 12 | 12 | 16 | 16 | 16 |
| 400 | 10 | 10 | 10 | 12 | 12 | 12 | 20 | 20 | 20 |
| 500 | 10 | 12 | 12 | 12 | 12 | 12 | 20 | 20 | 20 |
Тем не менее, допускать это можно лишь в том случае, если трубы изготавливались при технологии, когда их стенки утончаются на 15 от всей толщины.
Сравнение двутавра и швеллера на прочность, в зависимости от прилагаемой нагрузки
Главное отличие двутавровой балки от швеллера — это реакция на нагрузки, особенно на скручивание, из-за различного расположения центра тяжести.
Оба элемента, швеллер и двутавр, относятся к профильному прокату и не предназначены для значительных усилий, действующих перпендикулярно стенкам.
- Увеличенная толщина стенок. Большая толщина стенок увеличивает массу двутавра, что повышает вес конструкции и может увеличить затраты на строительство, например, при заливке фундамента или армированного пояса.
- Ограниченные размеры. В российских заводах производятся балки с шириной полки до 400 миллиметров и фиксированной длиной 12 метров. Для меньших размеров потребуется обрезка, что приведет к отходам и увеличению стоимости.
- Производство только на крупных предприятиях. Если строительный объект находится рядом с заводом, это удобно. В противном случае к стоимости монолитной балки добавляются транспортные расходы.
Расчет выполняют на основании следующих данных:
После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму.
Сортамент
Двутавр — многофункциональный материал, применяемый в строительстве, в частности, в метро, мостах и других инфраструктурных объектах.
Производство двутавровых балок регулируется стандартами ГОСТ 8239 и ГОСТ 19425, которые определяют размеры, допустимые отклонения и правила маркировки изделий.
Горячекатаная балка двутавровая с уклоном полок
Есть балки из того же материала, но уже с большим уклоном 12-16% (ГОСТ 19425). Согласно ГОСТ, он хорошо выдерживает нагрузки на сжатие, используется для укрепления мощных сооружений, например, стволов шахт, метрополитена. Обозначаются литерой «М».
Двутавры нормальные
Этот тип труб имеет традиционные пропорции: ширина полки двутавра равна половине высоты профиля.
Влияние температуры и коррозии на прочность двутавровых балок
Температура и коррозия являются двумя важными факторами, которые могут существенно влиять на прочность и долговечность двутавровых балок. Эти факторы необходимо учитывать при проектировании и эксплуатации конструкций, чтобы обеспечить их надежность и безопасность.
Влияние температуры: Изменения температуры могут вызывать термические деформации в материалах, из которых изготовлены двутавровые балки. При повышении температуры сталь теряет свою прочность и жесткость, что может привести к деформациям и даже разрушению конструкции. Например, при температуре около 600 °C прочность стали может снизиться до 50% от ее первоначального значения. Это особенно критично для зданий и сооружений, которые могут подвергаться воздействию высоких температур, таких как в случае пожара.
С другой стороны, при низких температурах сталь может стать более хрупкой, что также увеличивает риск разрушения. Поэтому важно учитывать температурные колебания в проектировании и выбирать материалы, которые способны выдерживать предполагаемые температурные условия.
Влияние коррозии: Коррозия является еще одним значительным фактором, который может негативно сказаться на прочности двутавровых балок. Она возникает в результате химических реакций между металлом и окружающей средой, что приводит к образованию ржавчины и потере массы материала. Коррозия может значительно уменьшить сечение балки, что, в свою очередь, снижает ее несущую способность.
Существует несколько типов коррозии, включая атмосферную, электрохимическую и коррозию от воздействия агрессивных сред. Каждый из этих типов требует различных методов защиты, таких как антикоррозионные покрытия, использование нержавеющей стали или применение катодной защиты. Важно проводить регулярные осмотры и техническое обслуживание конструкций, чтобы выявлять и устранять коррозионные повреждения на ранних стадиях.
Таким образом, влияние температуры и коррозии на прочность двутавровых балок является важным аспектом, который необходимо учитывать при проектировании и эксплуатации строительных конструкций. Применение современных технологий и материалов, а также регулярное техническое обслуживание помогут минимизировать риски, связанные с этими факторами, и продлить срок службы конструкций.
