В статье рассмотрим таблицу двутавровых балок по ГОСТ 8239-89 — важный инструмент для специалистов в строительстве и проектировании. Обсудим область применения этих конструктивных элементов и представим сортамент двутавров с их размерами и таблицами пересчета веса. Знание характеристик и применения двутавровых балок поможет инженерам и архитекторам правильно выбирать материалы, обеспечивая надежность и долговечность конструкций.
Сортамент двутавров ГОСТ — таблицы размеров двутавровых балок
В условиях высоких нагрузок и низких температур особенно важны двутавровые балки из низколегированных сталей.
Двутавровые балки классифицируются по углу наклона полок (параллельные или с уклоном), а также по назначению и технологии производства: горячекатаные и сварные.
Эксперты отмечают, что таблица двутавровых балок по ГОСТ 8239-89 является важным инструментом для проектировщиков и инженеров в строительной отрасли. Она предоставляет стандартизированные данные о геометрических и механических характеристиках двутавровых балок, что позволяет оптимизировать выбор конструктивных элементов для различных типов зданий и сооружений. Применение этих таблиц существенно упрощает процесс проектирования, обеспечивая надежность и безопасность конструкций. Кроме того, стандартизация данных способствует унификации материалов, что в свою очередь снижает затраты на строительство и повышает эффективность использования ресурсов. Таким образом, таблица двутавровых балок по ГОСТ 8239-89 играет ключевую роль в обеспечении качества и долговечности строительных объектов.
Сортамент стальных двутавров:
* Цены действуют при заказе свыше 100 000 руб. Стоимость продукции может меняться в зависимости от объема заказа, условий оплаты и места отгрузки. Представленный прайс-лист носит исключительно ознакомительных характер и не является публичной офертой.
| Номер профиля | Высота, h (мм) | Масса, m (кг/м) |
|---|---|---|
| 10 | 100 | 10.9 |
| 12 | 120 | 13.3 |
| 14 | 140 | 15.9 |
| 16 | 160 | 18.7 |
| 18 | 180 | 21.7 |
| 20 | 200 | 24.9 |
| 22 | 220 | 28.3 |
| 24 | 240 | 31.9 |
| 27 | 270 | 38.1 |
| 30 | 300 | 44.6 |
Интересные факты
Вот несколько интересных фактов, связанных с темой таблицы двутавровых балок по ГОСТ 8239-89 и их областью применения:
-
Универсальность применения: Двутавровые балки, описанные в ГОСТ 8239-89, широко используются в строительстве и машиностроении благодаря своей высокой прочности и жесткости. Они применяются в каркасных зданиях, мостах, промышленных сооружениях и даже в производстве мебели.
-
Оптимизация конструкции: Таблицы двутавровых балок позволяют инженерам и проектировщикам быстро подбирать необходимые размеры и характеристики балок для конкретных условий эксплуатации. Это способствует оптимизации конструкций, снижению веса и, соответственно, затрат на материалы.
-
Стандартизация и безопасность: ГОСТ 8239-89 обеспечивает стандартизацию производства двутавровых балок, что гарантирует их качество и безопасность. Использование стандартизированных элементов в строительстве позволяет минимизировать риски, связанные с проектированием и эксплуатацией зданий и сооружений.
ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент
Ассортимент прокатного профиля включает различные материалы для производства двутавровых балок, помимо формы сечения.

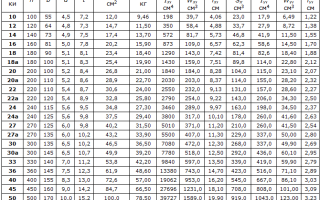

Двутавры с уклоном внутренних граней полок ГОСТ 8239-89 (взамен ГОСТ 8239-72), сортамент
ГОСТ 8239-89 распространяется на горячекатаные двутавры, внутренние грани полок которых располагаются под углом к стенке балки. Они выпускаются в соответствии с размерным рядом:
Благодаря специфической форме сечения, двутавр с уклоном полок работает в основном на изгиб, что позволяет ему выдерживать большие нагрузки. Применяется в несущих конструкциях промышленных сооружений, мостов, в гражданском строительстве и т. п.
Сортамент двутавров: таблицы, ГОСТ
Сортамент прокатного профиля включает различные материалы для производства двутавровых балок.
h — высота двутавра; b — ширина полки; s — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.
- Значения радиусов закругления, угла наклона внутренних граней полок и толщины полок, указанные на чертеже 1 и в таблице 1, предназначены для создания калибров и не подлежат контролю на готовом прокате.
2. Номинальные размеры двутавров, площадь их поперечного сечения, масса и справочные данные для осей должны соответствовать информации в таблице 1.
4. Допустимые отклонения по размерам и форме поперечного сечения двутавров (черт. 1—2) должны соответствовать значениям в таблице 2.
7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм; для двутавров обычной точности контроль не осуществляется.
По согласованию между производителем и потребителем отклонение по массе без контроля толщины полок и стенок двутавра не должно превышать ±3 % для двутавров до № 16 и ±2,5 % для двутавров свыше 16.
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2940.
7. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95).
Технические характеристики двутавровых балок по ГОСТ 8239-89
Двутавровые балки, соответствующие стандарту ГОСТ 8239-89, представляют собой важный элемент в строительстве и машиностроении, обеспечивая надежность и устойчивость конструкций. Эти балки имеют характерную форму, напоминающую букву “Н”, что позволяет им эффективно распределять нагрузки и минимизировать вес при высокой прочности.
Основные технические характеристики двутавровых балок включают в себя следующие параметры:
- Материал: Двутавровые балки изготавливаются из различных марок стали, что позволяет выбирать оптимальный вариант в зависимости от условий эксплуатации и требований к прочности.
- Размеры: Балки имеют различные размеры, которые определяются высотой, шириной и толщиной стенок. Эти размеры варьируются в зависимости от назначения балки и проектных требований.
- Нагрузочная способность: Двутавровые балки способны выдерживать значительные нагрузки, что делает их идеальными для использования в строительстве многоэтажных зданий, мостов и других крупных конструкций.
- Сопротивление изгибу: Благодаря своей форме, двутавровые балки обладают высоким сопротивлением изгибу, что позволяет им эффективно справляться с динамическими и статическими нагрузками.
- Сопротивление сжатию и растяжению: Эти балки также демонстрируют хорошие показатели сопротивления сжатию и растяжению, что делает их универсальными для различных конструктивных решений.
- Коррозионная стойкость: В зависимости от условий эксплуатации, балки могут быть обработаны специальными антикоррозийными покрытиями, что увеличивает их срок службы.
Применение двутавровых балок по ГОСТ 8239-89 охватывает широкий спектр областей, включая:
- Строительство: Используются в каркасных зданиях, мостах, промышленных сооружениях и других конструкциях, где требуется высокая прочность и устойчивость.
- Машиностроение: Применяются в производстве машин и оборудования, где необходимы прочные и легкие элементы конструкции.
- Транспорт: Используются в строительстве железнодорожных и автомобильных мостов, а также в других транспортных сооружениях.
Таким образом, двутавровые балки по ГОСТ 8239-89 являются незаменимым элементом в современных строительных и инженерных решениях, обеспечивая надежность и долговечность конструкций.
Вопрос-ответ
Где применяются двутавровые балки?
Двутавровые балки применяются при прокладке путей для кранов, а также различных креплений в горном деле. В вагоностроении балки используются в качестве элемента каркаса вагонов. Готовые изделия благодаря этому приобретают повышенную прочность.
Что устанавливает ГОСТ 823989?
Настоящий стандарт устанавливает сортамент горячекатанных стальных двутавров с уклоном внутренних граней полок. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в таблице.

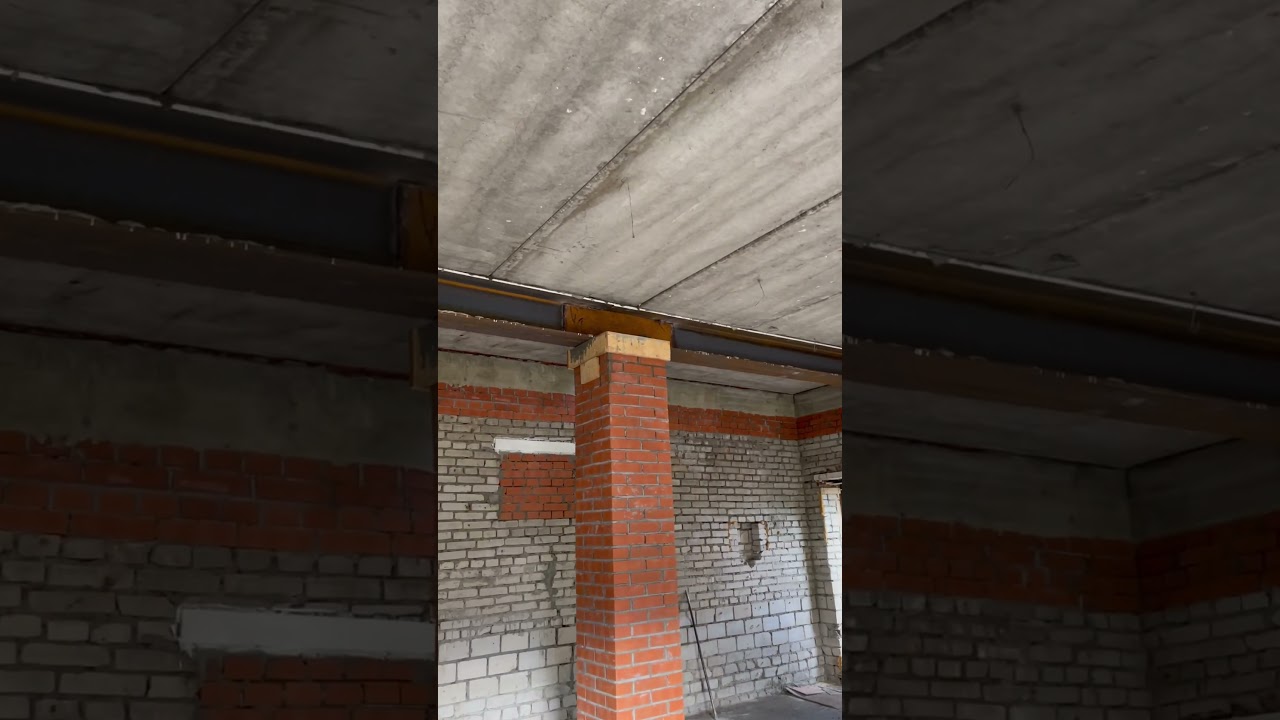

Какой двутавр выбрать на пролет 6 метровый?
Прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм. При уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.
