Защитный слой бетона для арматуры в фундаменте: расчет толщины
Антикоррозийное покрытие на металлических поверхностях может быть повреждено острыми краями щебня в бетоне.
Согласно пункту 10.3.5 (СП 63.13330.2012, СП 63.13330.2018), минимальное расстояние между арматурными стержнями должно составлять:
Расстояние в свету между пучками арматуры должно быть не меньше приведенного диаметра стержня, эквивалентного по площади сечению пучка арматуры, и рассчитывается по следующей формуле:
- Армирование и укладка следующего слоя после основного выполняются просто.
- На поверхности исключается возможность дефектов из-за контакта металлических изделий с опалубкой.
- Это снижает себестоимость строительных работ и ускоряет сдачу здания.
- Для заливки вертикальных конструкций используются элементы «звезда» диаметром от 4 до 20 мм.
- Фиксаторы защитного слоя бетона в виде «стульчиков» применяются для полов и вертикальных фундаментов.
- Для всех типов сооружений используются круглые крепежные элементы.
Эксперты в области строительства подчеркивают важность соблюдения норм, касающихся отклонений защитного слоя бетона для арматуры, особенно в контексте применения напрягаемой арматуры. Согласно действующим СНиП, минимальная толщина защитного слоя играет ключевую роль в обеспечении долговечности и надежности конструкций. Неправильные отклонения могут привести к коррозии арматуры, что, в свою очередь, снижает прочность и устойчивость сооружений. Специалисты рекомендуют строго следовать установленным таблицам и нормам, чтобы избежать потенциальных проблем в будущем. Важно также учитывать климатические условия и тип эксплуатации, так как они могут влиять на выбор оптимальной толщины защитного слоя. Таким образом, соблюдение стандартов является залогом безопасности и долговечности строительных объектов.
Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)
Прутки усиления класса А-III сгибаются на угол не более 90 градусов с применением специальной оправки, радиус которой равен 5-кратному размеру сечения арматуры.
| Номинальный диаметр арматуры (мм) | Минимальное защитное покрытие бетона (мм) | Максимальное защитное покрытие бетона (мм) |
|---|---|---|
| ≤12 | 20 | 50 |
| 14-20 | 25 | 60 |
| 22-32 | 30 | 70 |
| 36-40 | 35 | 80 |
| >40 | 40 | 90 |
Интересные факты
Вот несколько интересных фактов, связанных с отклонениями защитного слоя бетона для арматуры и напрягаемой арматуры:
-
Защитный слой и долговечность: Защитный слой бетона вокруг арматуры играет ключевую роль в предотвращении коррозии. Согласно СНиП, минимальная толщина защитного слоя зависит от типа арматуры и условий эксплуатации. Например, для обычной арматуры она составляет не менее 20 мм, а для напрягаемой арматуры может быть меньше, но при этом необходимо учитывать агрессивность окружающей среды.
-
Влияние отклонений на прочность: Отклонения в толщине защитного слоя могут существенно повлиять на прочность и долговечность конструкции. Если защитный слой недостаточен, это может привести к преждевременной коррозии арматуры, что в свою очередь снижает несущую способность бетона и может привести к разрушению конструкции.
-
Методы контроля: Для обеспечения соблюдения требований к защитному слою бетона применяются различные методы контроля, включая использование специальных измерительных инструментов, таких как ультразвуковые толщиномеры. Это позволяет заранее выявлять отклонения и принимать меры для их устранения, что особенно важно при строительстве ответственных объектов.
Что влияет на толщину защитного слоя
- Для защиты рабочей части арматуры (продольные стержни) толщина защитного слоя должна быть на 5 мм меньше диаметра стержня, если используется материал с мелкими гранулами.
- Для стержней диаметром от 4 до 18 мм размер защитного слоя бетона составляет от 10 до 25 мм.
- Для надежной фиксации арматуры применяется крепеж «стульчик». В бетонную смесь добавляют компоненты, повышающие устойчивость к температурным колебаниям. Эти добавки не деформируются, не трескаются и сохраняют целостность при низких температурах.
- Монолитное. Этот метод армирования используется при производстве железобетонных блоков на заводах. Строительство осуществляется с каркасным монтажом стержней в один или несколько слоев. Для соединения применяются проволоки, расположенные поперек и вертикально, создавая ячейки с расстоянием 20 см.
- Дисперсное. Этот способ армирования включает добавление в затвердевший бетон мелкодисперсных компонентов, таких как фибра из полипропилена, базальта, стали или стекловолокна. Метод пользуется наибольшей популярностью.
- С помощью сетки. Армирование металлической сеткой также востребовано. Установка сетки проста и может быть выполнена из полимера, композита или стали. Наиболее распространены композитные и полимерные сетки, которые практически не подвержены коррозии.
Защитный слой бетона для арматуры — советы экспертов
Нормы при строительстве указываются в СНИП 52 01 2003, в документе нормируются правила создания защитного слоя бетона для монолитных, бетонных, железобетонных, металлических и деревянных сооружений.
Какие функции выполняет?
При проектировании конструктивных элементов необходимо защитить арматуру в сложных условиях эксплуатации. Бетонная оболочка эффективно защищает от высоких температур, повышенной влажности, агрессивных химических веществ и предотвращает проникновение влаги от таяния снега.
Следует учитывать:
- условия использования фундаментной основы;
- тип здания или отдельного железобетонного элемента. Параметры слоев регулируются специальными нормами;
- технические характеристики эксплуатации. Арматурный прут, работающий под значительными нагрузками, требует надежной защиты;
- функциональные нагрузки на стальные элементы. Арматурные прутья в каркасной системе делятся на конструктивные, распределительные и рабочие. Каждый тип устанавливается в каркасе в соответствии с установленными стандартами.
Защитный слой бетона для арматуры в фундаменте: факторы влияющие на толщину
В процессе эксплуатации, вследствие воздействия указанных факторов, может произойти нарушение целостности защитной прослойки.
Применение готовых фиксирующих деталей
Вертикальные стойки предназначены для установки арматурной сетки или пространственных конструкций над опорой. Их высота и размеры опорной выемки зависят от диаметра арматуры и проектируемой высоты.
В процессе эксплуатации железобетонных элементов на их поверхности могут возникать трещины, сколы и другие дефекты, нарушающие защитный слой. Причинами повреждений являются:
- Нарушение строительных норм и технологий, что почти всегда приводит к повреждениям. Восстановление защитного слоя возможно, но потребует дополнительных затрат.
Работы выполняются с использованием качественных бетонных смесей и цементного раствора. Для усиления конструкции устанавливается опалубка, добавляется армированный бетон с предварительной забивкой стальных анкеров в существующую конструкцию.
Восстановление не должно проводиться более двух-трех раз. В таких случаях необходимо провести полную реставрацию здания.
- Если плита перекрытия имеет сечение 10 см, толщина бетона должна составлять 10 мм; для сечений больше 10 см — не менее 14 мм.
- Для ребер плит или балок с сечением 25 см — раствор толщиной 15 мм, для сечений 25 см и более — 20 мм.
- В стойках и колоннах закладывается толщина бетона 20 мм.
- Подколонники в мощных фундаментах требуют 30 мм цемента.
- Для монолитного фундамента необходимо 35 мм бетона; без бетонной подготовки достаточно 70 мм цементного раствора.
- Компоненты из одного слоя материала класса не выше В7,5 требуют толщины цемента 20 мм.
- В функциональных частях обычно закладывается ячеистый бетон толщиной до 25 мм.
- Если арматура фиксируется в двухслойном компоненте из тяжелого материала, толщина раствора составит 15 мм.
Защитный слой бетона для арматуры по СП 63.13330
Для этого замешивается цементный раствор, производятся штукатурные работы и наносится покрытие лакокрасочным составом со свойством от образования трещин.
Как укладывать арматуру в бетонный раствор
Соблюдение толщины защитного слоя бетона — ключевая задача для строителей железобетонных конструкций. Эти требования указаны в проектной документации.
Как собрать арматурный каркас
Как обеспечить оптимальную толщину защитного слоя бетона
Эксперты в строительстве рекомендуют использовать специальные устройства для оптимальной толщины защитного слоя бетона:
Полимерные стойки с пустотелой конструкцией позволяют бетону заполнять внутреннее пространство, предотвращая образование пустот, что улучшает эксплуатационные характеристики объектов.
- Вид изделия. В зависимости от элемента, который нужно укрепить, это могут быть балки перекрытия, фундаменты или усиление плит и панелей.
- Размеры арматуры. Толщина слоя рассчитывается с учетом сечения металлических компонентов.
- Механическая нагрузка. Она может быть напряженной или ненапряженной.
- Условия окружающей среды. Важно учитывать место использования конструкции: на улице, под солнечными лучами или в помещении, а также контакт с водой и повышенную влажность.

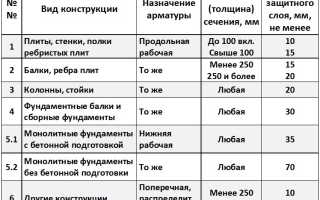

Требования согласно СНиП
| Толщина слоя t, мм | Условия, в которых работают ЖБИ (рабочая арматура) | Бетон промышленных сооружений |
| 20 | Внутри зданий с оптимальной влажностью | Стеновые панели, гладкие и ребристые плиты |
| 25 | В насыщенных туманом или паром помещениях, когда нет гидроизоляции | Ригели, колонны, фермы, балки |
| 30 | Под открытым небом без всякой защиты | Основания под массивные конструкции |
| 40 | Нахождение изделия в земле без изолирования | Фундамент по бетонной подготовке |
| 76 | Постоянный контакт поверхности ЖБИ с грунтом | Базис без предварительного цементирования |
1 с учетом роли арматуры в конструкциях рабочая иликонструктивная , типа конструкций колонны, плиты, балки, элементы фундаментов,стены и т.
Минимальный защитный слой
- Все размеры уменьшаются на 5 мм для сборных конструкций.
- Для однослойной конструкции из легкого и поризованного бетона толщина слоя должна быть от 20 мм, для ячеистого бетона – 25 мм.
- На наружных панелях без покрытия слой должен составлять от 25 мм.
- В сооружениях с конструктивной арматурой размеры слоя уменьшаются на 5 мм.
- Минимальная толщина должна быть 10 мм или не менее 1 диаметра стержня.
Дополнительные рекомендации:
- Для плиты перекрытия с сечением 10 см толщина бетона – 10 мм; для сечений больше 10 см – не менее 14 мм.
- Для ребер плит или балок с сечением 25 см рекомендуется раствор толщиной 15 мм; для сечений 25 см и более – 20 мм.
- В стойках и колоннах толщина бетона всегда составляет 20 мм.
- Подколонники в мощных фундаментах требуют 30 мм цемента.
- Для монолитного фундамента необходимо 35 мм бетона; без бетонной подготовки – 70 мм цементного раствора.
- Компоненты из одного слоя материала класса не выше В7,5 без распределительных фактурных слоев требуют толщины цемента 20 мм.
- Для функциональных элементов рекомендуется использовать ячеистый бетон толщиной до 25 мм.
- Если арматура фиксируется в двухслойном компоненте с тяжелым материалом, толщина раствора составит 15 мм.
ЧИТАТЬ ТАКЖЕ: Как производится расчет бетона на фундамент
Для поперечной и распределительной арматуры действуют другие правила СНиП.
Ошибки при проектировании защитного слоя бетона
Ошибки при проектировании защитного слоя бетона могут привести к серьезным последствиям, включая снижение долговечности конструкции и ухудшение ее эксплуатационных характеристик. Защитный слой бетона необходим для обеспечения защиты арматуры от коррозии, механических повреждений и воздействия агрессивных сред. Однако, при проектировании этого слоя часто допускаются ошибки, которые могут негативно сказаться на прочности и надежности всей конструкции.
Одной из распространенных ошибок является недостаточная толщина защитного слоя. Согласно действующим нормам, минимальная толщина защитного слоя должна составлять не менее 20-30 мм в зависимости от условий эксплуатации и типа конструкции. Уменьшение этой толщины может привести к быстрому коррозионному разрушению арматуры, особенно в условиях повышенной влажности или агрессивной среды.
Также важно учитывать тип используемого бетона. Например, для конструкций, подверженных воздействию химических веществ, рекомендуется использовать бетоны с низкой проницаемостью и повышенной устойчивостью к коррозии. Неправильный выбор марки бетона может привести к ухудшению защитных свойств защитного слоя.
Еще одной ошибкой является игнорирование условий эксплуатации конструкции. Например, в условиях морского климата или вблизи промышленных зон, где присутствуют агрессивные химические вещества, необходимо применять специальные добавки в бетон, которые увеличивают его устойчивость к коррозии. Неправильная оценка этих факторов может привести к преждевременному разрушению арматуры.
Кроме того, важно учитывать правильное размещение арматуры в бетоне. Если арматура расположена слишком близко к поверхности, это может привести к ее повреждению при механических воздействиях или при выполнении отделочных работ. Правильное проектирование и размещение арматуры обеспечивают равномерное распределение нагрузок и минимизируют риск повреждений.
Наконец, необходимо учитывать технологические процессы, связанные с укладкой и уходом за бетоном. Неправильная укладка, недостаточное уплотнение или отсутствие ухода за бетоном в первые дни после заливки могут привести к образованию трещин и снижению прочности защитного слоя. Это, в свою очередь, негативно скажется на долговечности конструкции и ее способности защищать арматуру.
Таким образом, для успешного проектирования защитного слоя бетона необходимо учитывать множество факторов, включая толщину слоя, тип бетона, условия эксплуатации и технологические процессы. Избежание распространенных ошибок позволит значительно повысить надежность и долговечность конструкций, а также обеспечить защиту арматуры от негативных воздействий.
Вопрос-ответ
Какой должен быть защитный слой бетона для арматуры?
Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм – для фундаментных балок и сборных фундаментов, 35 мм – для монолитных фундаментов при наличии бетонной подготовки, 70 мм – для монолитных фундаментов при отсутствии бетонной подготовки.
Каковы допустимые отклонения толщины защитного слоя бетона?
Для плит толщиной до 100 мм защитный слой бетона устанавливается в пределах 10 мм. Для стенок толщиной более 100 мм и балочных конструкций высотой более 2,5 м толщина защитного слоя бетона должна быть не менее 15 мм.
Какой минимальный защитный слой бетона по ГОСТ?
20 мм – при нормальной и повышенной влажности в закрытых помещениях; 25 мм – при повышенном уровне влажности и отсутствии дополнительной защиты в закрытых помещениях; 30 мм – на открытом воздухе без дополнительной защиты; 40 мм – для фундаментов при наличии бетонной подготовки в грунте без дополнительной защиты.
Советы
СОВЕТ №1
Перед началом работы с бетоном и арматурой, обязательно ознакомьтесь с актуальными СНиПами и нормативными документами. Это поможет избежать ошибок в проектировании и обеспечит соответствие требованиям безопасности.
СОВЕТ №2
При выборе защитного слоя бетона для арматуры учитывайте условия эксплуатации конструкции. Например, в агрессивных средах рекомендуется увеличивать толщину защитного слоя для предотвращения коррозии арматуры.
СОВЕТ №3
Регулярно проводите контроль качества бетона и арматуры на строительной площадке. Это включает в себя проверку прочности бетона и правильности укладки арматуры, что поможет избежать отклонений от проектных требований.
СОВЕТ №4
Используйте таблицы и графики, представленные в СНиПах, для определения оптимальных значений защитного слоя. Это позволит вам более точно рассчитать необходимые параметры и избежать недоразумений в процессе строительства.
