В статье представлена информация о весе стального двутавра на погонный метр и таблица размеров и весов, что важно для инженеров и строителей при проектировании конструктивных элементов. Рассмотрим виды нагрузок, воздействующих на двутавровые балки, и их применение в строительстве. Эти данные помогут оптимизировать выбор материалов и обеспечить надежность строительных объектов.

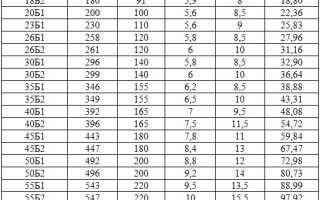

Балка двутавр 20Б1: характеристики, вес, размеры
| Наименование | Размеры балки, мм | Вес метра, кг | Метров в тонне | |||
| h | b | s | t | |||
| Балка 10 | 100 | 55 | 4,5 | 7,2 | 9.460 | 105.71 |
| Балка 12 | 120 | 64 | 4,8 | 7,3 | 11.500 | 86.96 |
| Балка 14 | 140 | 73 | 4,9 | 7,5 | 13.700 | 72.99 |
| Балка 16 | 160 | 81 | 5 | 7,8 | 15.900 | 62.89 |
| Балка 18 | 180 | 90 | 5,1 | 8,1 | 18.400 | 54.35 |
| Балка 20 | 200 | 100 | 5,2 | 8,4 | 21.000 | 47.62 |
| Балка 22 | 220 | 110 | 5,4 | 8,7 | 24.000 | 41.67 |
| Балка 24 | 240 | 115 | 5,6 | 9,5 | 27.300 | 36.63 |
| Балка 27 | 270 | 125 | 6 | 9,8 | 31.500 | 31.75 |
| Балка 30 | 300 | 135 | 6,5 | 10,2 | 36.500 | 27.4 |
| Балка 33 | 330 | 140 | 7 | 11,2 | 42.200 | 23.7 |
| Балка 36 | 360 | 145 | 7,5 | 12,3 | 48.600 | 20.58 |
| Балка 40 | 400 | 155 | 8,3 | 13 | 57.000 | 17.54 |
| Балка 45 | 450 | 160 | 9 | 14,2 | 66.500 | 15.04 |
| Балка 50 | 500 | 170 | 10 | 15,2 | 78.500 | 12.74 |
| Балка 55 | 550 | 180 | 11 | 16,5 | 92.600 | 10.8 |
| Балка 60 | 600 | 190 | 12 | 17,8 | 108.000 | 9.26 |
Это балка с определенной формой, изготовленная из профильной стали.
Калькулятор для расчета веса стальных двутавровых и тавровых балок основан на справочных материалах по ГОСТ и ТУ, а также включает таблицы с данными о весе погонного метра, размерах и других параметрах.
Перед расчетами определите силы, действующие на двутавровую балку. Силы могут быть временными или постоянными.
Собственная масса балки и перекрытия: вес межэтажного перекрытия без цементной стяжки — 350 кг/м², с цементной стяжкой — 500 кг/м².
Взрывные и сейсмические нагрузки для балок в стандартных условиях обычно не учитываются и в онлайн-калькуляторах часто не принимаются во внимание.
Рекомендуемый шаг между балками — 1 м. В некоторых случаях для экономии материалов его можно увеличить до 1,1 или 1,2 м.
При расчетах учитывайте марку стали. Для высоких нагрузок и отрицательных температур предпочтительны двутавровые балки из низколегированных сталей.
Для предварительного определения размера профиля можно использовать таблицу соответствия номера двутавровой балки и максимально допустимой нагрузки.
Чтобы выбрать оптимальный размер металлического двутавра, важно тщательно рассчитывать размеры и нагрузки на перекрытия. Для увеличения срока службы здания рекомендуется использовать качественные строительные материалы.
Компания «УралСибМет» более 10 лет предлагает высококачественный металлопрокат по доступным ценам с доставкой по Иркутской области, Бурятии и Забайкальскому краю.
Эксперты в области строительной механики подчеркивают важность правильного выбора стального двутавра в зависимости от видов нагрузок, которые будут действовать на конструкцию. Вес стального двутавра на погонный метр является ключевым параметром, который влияет на прочность и устойчивость сооружения. При проектировании необходимо учитывать не только статические нагрузки, такие как вес перекрытий и кровли, но и динамические, включая ветровые и сейсмические воздействия. Специалисты рекомендуют использовать таблицы, которые содержат информацию о весе различных типов двутавров, чтобы обеспечить оптимальный выбор для конкретного проекта. Это позволит избежать перегрузок и повысить долговечность конструкции. Правильный расчет веса и нагрузки — залог безопасности и эффективности любого строительного объекта.
Выбор нужного двутавра
| Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
| Балка 10KT1 | 94 | 200 | 6.5 | 10 | 20.6 | 48.54 |
| Балка 10KT2 | 95.5 | 200 | 7 | 11.5 | 23.2 | 43.1 |
| Балка 11,5KT1 | 110 | 240 | 7 | 10.5 | 25.9 | 38.61 |
| Балка 11,5KT2 | 111.5 | 240 | 8 | 12 | 29.5 | 33.9 |
| Балка 13KT1 | 124 | 260 | 8 | 12 | 32.4 | 30.86 |
| Балка 13KT2 | 125.5 | 260 | 9 | 13.5 | 36.3 | 27.55 |
| Балка 13KT3 | 127.5 | 260 | 10 | 15.5 | 41.3 | 24.21 |
| Балка 15KT1 | 144.5 | 300 | 9 | 13.5 | 42.1 | 23.75 |
| Балка 15KT2 | 146.5 | 300 | 10 | 15.5 | 47.9 | 20.88 |
| Балка 15KT3 | 148.5 | 300 | 11 | 17.5 | 54.1 | 18.48 |
| Балка 17,5KT1 | 168 | 350 | 10 | 15 | 54.6 | 18.32 |
| Балка 17,5KT2 | 170.5 | 350 | 11 | 17.5 | 62.6 | 15.97 |
| Балка 20KT1 | 193 | 400 | 11 | 16.5 | 68.7 | 14.56 |
| Балка 20KT2 | 196.5 | 400 | 13 | 20 | 82.4 | 12.14 |
Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке.
| Номер профиля | Вес 1 погонного метра (кг) | Предел текучести стали (МПа) |
|---|---|---|
| 10 | 10.7 | 235 |
| 12 | 12.5 | 235 |
| 14 | 14.8 | 235 |
| 16 | 17.2 | 235 |
| 18 | 19.9 | 235 |
| 20 | 22.7 | 235 |
| 22 | 25.7 | 235 |
| 24 | 28.9 | 235 |
| 27 | 34.3 | 235 |
| 30 | 39.9 | 235 |
Интересные факты
Вот несколько интересных фактов, связанных с темой веса стального двутавра и его применения в строительстве:
-
Разнообразие профилей: Стальные двутавры бывают разных типов и размеров, что позволяет инженерам выбирать оптимальный профиль в зависимости от нагрузки и условий эксплуатации. Например, двутавры могут иметь разные высоты и толщины стенок, что влияет на их вес и прочностные характеристики.
-
Расчет нагрузки: При проектировании конструкций важно учитывать не только вес самого двутавра, но и виды нагрузок, которые он будет испытывать. Это могут быть статические нагрузки (например, вес перекрытий) и динамические (ветровые и сейсмические нагрузки). Правильный расчет позволяет избежать перегрузок и обеспечить безопасность конструкции.
-
Экономия материалов: Использование стальных двутавров позволяет значительно сократить количество используемого материала по сравнению с другими конструкциями, такими как бетонные балки. Это связано с высокой прочностью стали, что позволяет создавать более легкие и устойчивые конструкции, что, в свою очередь, снижает затраты на транспортировку и установку.
Калькулятор онлайн
Двутавры с параллельными гранями
Двутавры стальные горячекатаные с параллельными гранями полок
С параллельными гранями полки
Применение стальных двутавров в строительстве
Стальные двутавры являются одним из наиболее распространенных конструктивных элементов в современном строительстве. Их применение охватывает широкий спектр объектов, от жилых и коммерческих зданий до промышленных сооружений и мостов. Основные преимущества стальных двутавров заключаются в их высокой прочности, жесткости и способности выдерживать значительные нагрузки, что делает их идеальными для использования в качестве несущих элементов.
Одной из ключевых областей применения стальных двутавров является создание каркасных конструкций. В таких системах двутавры служат основными балками, которые поддерживают перекрытия и крыши зданий. Благодаря своей форме, двутавры обеспечивают оптимальное распределение нагрузок, что позволяет уменьшить количество необходимых опор и, соответственно, увеличить полезное пространство внутри помещений.
Кроме того, стальные двутавры часто используются в качестве колонн в многоэтажных зданиях. Их высокая прочность на сжатие позволяет создавать устойчивые конструкции, способные выдерживать значительные вертикальные нагрузки. При этом, благодаря возможности комбинирования различных типов двутавров, можно адаптировать конструкцию под специфические требования проекта, учитывая как статические, так и динамические нагрузки.
Важным аспектом применения стальных двутавров является их способность противостоять различным видам нагрузок. Это может включать как статические нагрузки, такие как вес перекрытий и крыши, так и динамические нагрузки, возникающие в результате воздействия ветра, землетрясений или других внешних факторов. При проектировании конструкций необходимо учитывать все возможные нагрузки, чтобы обеспечить безопасность и долговечность здания.
Также стоит отметить, что стальные двутавры могут быть использованы в сочетании с другими строительными материалами, такими как бетон или кирпич. Это позволяет создавать композитные конструкции, которые объединяют преимущества различных материалов и обеспечивают еще большую прочность и устойчивость.
В заключение, применение стальных двутавров в строительстве является неотъемлемой частью современного проектирования. Их универсальность, прочность и способность адаптироваться к различным условиям делают их идеальным выбором для создания надежных и долговечных конструкций.
Читайте также:
Вопрос-ответ
Какие нагрузки выдерживает двутавр?
Предполагаемая нагрузка на двутавр: 300, 400 или 500 кг/м², величина пролета (L): 3, 0; 4, 0 или 5, 0 м, шаг (Ш) между опорами: 1, 0 м, 1, 1 м, 1, 2 м.
Каков вес 1 метра двутавровой балки No 12?
Двутавровая балка 12 ГОСТ 8239-89 (теор. вес 11,5 кг в 1 п./м.).
Советы
СОВЕТ №1
Перед выбором стального двутавра обязательно ознакомьтесь с таблицей весов и характеристик различных типов двутавров. Это поможет вам выбрать оптимальный вариант для вашего проекта, учитывая как вес, так и прочностные характеристики.
СОВЕТ №2
Учитывайте виды нагрузок, которые будут действовать на конструкцию. Различные двутавры могут иметь разные пределы прочности и устойчивости к нагрузкам, поэтому важно правильно рассчитать нагрузки, чтобы избежать потенциальных проблем в будущем.
СОВЕТ №3
При проектировании конструкции учитывайте не только вес двутавра, но и его расположение в пространстве. Правильное распределение нагрузки поможет улучшить общую устойчивость и долговечность вашей конструкции.
СОВЕТ №4
Не забывайте о консультациях с профессиональными инженерами или архитекторами. Они могут помочь вам правильно интерпретировать данные таблиц и выбрать наиболее подходящий вариант двутавра для вашего конкретного случая.
