Сечение Провода по Диаметру Таблица Многожильный Медный Кабель • Расчет без штангенциркуля

В статье рассмотрим, как определить сечение многожильного медного кабеля по его диаметру без штангенциркуля. Знание сечения провода критично при прокладке электрической проводки, так как оно влияет на безопасность и эффективность сети. Мы предоставим таблицы и формулы для быстрого и точного выполнения расчетов, что особенно полезно для тех, кто планирует заниматься электромонтажом самостоятельно.

Как определить сечение провода или жил кабеля: 7 способов

Существует множество методов для определения одной величины по другой.

Иногда на бухте провода или кабеля отсутствует этикетка с техническими характеристиками. Это может быть связано с несоответствием проводников и кабелей современным стандартам ГОСТ.

Чтобы избежать обмана, рекомендую освоить технику определения сечения провода по его диаметру самостоятельно.

Эксперты в области электротехники подчеркивают важность правильного выбора сечения проводов, особенно при работе с многожильными медными кабелями. Они отмечают, что для точного расчета сечения провода по диаметру можно использовать специальные таблицы, которые упрощают этот процесс. Такой подход позволяет избежать ошибок, связанных с недостаточной проводимостью или перегревом кабеля.

При отсутствии штангенциркуля, специалисты рекомендуют ориентироваться на стандартные размеры и характеристики проводов, что также способствует более безопасной эксплуатации электрических систем. Важно учитывать не только диаметр, но и длину кабеля, а также предполагаемую нагрузку, чтобы обеспечить надежность и долговечность электропроводки. Таким образом, грамотный расчет сечения провода является ключевым аспектом в проектировании и монтаже электрических сетей.

Как определить сечение кабеля?Как определить сечение кабеля?

Как узнать сечение провода различными способами

И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.

Диаметр многожильного медного провода (мм) Приблизительная площадь сечения (мм²) Приблизительный ток нагрузки (А) (для медного провода в изоляции ПВХ)
0.5 0.2 5
0.75 0.44 8
1 0.79 10
1.5 1.77 16
2.5 4.91 25
4 12.57 40
6 28.27 60
10 78.54 100

Интересные факты

Вот несколько интересных фактов, связанных с темой сечения провода по диаметру многожильного медного кабеля:

  1. Площадь сечения и проводимость: Площадь сечения многожильного медного кабеля напрямую влияет на его проводимость. Чем больше площадь сечения, тем меньше сопротивление провода, что позволяет передавать больший ток без перегрева. Это особенно важно в электрических системах, где требуется высокая эффективность и безопасность.

  2. Структура многожильного кабеля: Многожильные кабели состоят из множества тонких медных проволок, что делает их более гибкими и удобными для установки в труднодоступных местах. Это также позволяет уменьшить эффект “скольжения” (skin effect), который возникает в толстых проводах при высоких частотах, улучшая таким образом их характеристики при передаче переменного тока.

  3. Использование таблиц для расчета: Для упрощения выбора сечения провода по диаметру разработаны специальные таблицы, которые позволяют быстро определить необходимое сечение кабеля в зависимости от его назначения, длины и допустимого тока. Это особенно полезно для электриков и инженеров, так как позволяет избежать ошибок при проектировании электрических систем.

Как определить площадь сечения провода. Выбор провода или кабеля в зависимости от нагрузки.Как определить площадь сечения провода. Выбор провода или кабеля в зависимости от нагрузки.

Зачем нужно проводить расчет нагрузки кабеля?

Неправильное указание сечения провода может привести к перегрузкам и возгоранию электропроводки.

Сечение провода (кабеля) по диаметру: формула, таблица

Если сечение провода указано неверно занижено , то при его использовании закономерно возникновение больших перегрузок, которые ведут к возгоранию проводки.

Какую мощность выдерживает кабель или провод? | KonstArtStudioКакую мощность выдерживает кабель или провод? | KonstArtStudio

Расчет сечения кабеля по длине: формула

Чтобы выбрать сечение кабелей для электрической проводки, нужно учитывать:

  1. Тип и вид изоляции;
  2. Длину проводников;
  3. Способы укладки;
  4. Температурный режим;
  5. Уровень влажности;
  6. Максимально допустимый перегрев;
  7. Разницу в мощностях устройств в одной группе.

Учет этих факторов повышает эффективность использования электроэнергии и предотвращает перегрев и износ изоляции.

Для определения оптимального сечения кабеля для бытовых нужд следует придерживаться стандартов и правил. Если возникают сомнения, лучше обратиться к таблицам расчетов и стандартам.

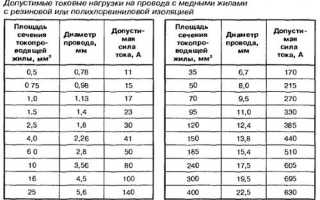

Сечение кабеля по мощности таблица и расчёты

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2

Если сечение провода указано неверно занижено , то при его использовании закономерно возникновение больших перегрузок, которые ведут к возгоранию проводки.

Онлайн калькулятор: расчет сечения кабеля по мощности ТАБЛИЦА

Корректные вычисления предотвратят перегрев и ускоренный износ изоляционного покрытия.

Выбор сечения проводника по току

Для оптимального подбора проводника одной мощности мало и надо уметь рассчитывать сечение кабеля по току. Его сила зависит от нескольких факторов:

Влияние температуры на выбор сечения кабеля

Температура является одним из ключевых факторов, влияющих на выбор сечения многожильного медного кабеля. При проектировании электрических сетей необходимо учитывать, что изменение температуры окружающей среды может значительно повлиять на электрические характеристики проводников.

Во-первых, с увеличением температуры сопротивление проводника возрастает. Это связано с тем, что медь, как и другие металлы, имеет положительный температурный коэффициент сопротивления. При повышении температуры атомы меди начинают колебаться более активно, что затрудняет движение электронов, ответственных за проводимость. Таким образом, при высоких температурах кабель будет иметь большее сопротивление, что может привести к перегреву и, как следствие, к повреждению изоляции или даже к короткому замыканию.

Во-вторых, температура влияет на допустимую нагрузку кабеля. Каждый кабель имеет свои температурные пределы, при превышении которых он может выйти из строя. Например, для многожильных медных кабелей, работающих при температуре 20°C, допустимая токовая нагрузка будет одной, а при температуре 40°C — значительно ниже. Это связано с тем, что при повышении температуры увеличивается риск перегрева изоляции, что может привести к ее разрушению.

При выборе сечения кабеля необходимо учитывать не только максимальную рабочую температуру, но и условия эксплуатации. Например, если кабель будет прокладываться в закрытых помещениях, где температура может быть выше нормы, или в местах с высокой солнечной радиацией, следует выбирать сечение с запасом, чтобы избежать перегрева. Также стоит учитывать, что в условиях повышенной влажности или при наличии агрессивных химических веществ, температура может изменяться, что также требует корректировки сечения кабеля.

Для более точного расчета сечения кабеля в зависимости от температуры можно использовать специальные таблицы и графики, которые учитывают температурные коэффициенты и допустимые токовые нагрузки для различных условий эксплуатации. Это позволит избежать ошибок при проектировании и обеспечить надежную работу электрической сети.

Таким образом, влияние температуры на выбор сечения многожильного медного кабеля является важным аспектом, который необходимо учитывать при проектировании электрических систем. Правильный расчет сечения с учетом температурных факторов поможет избежать перегрева, повысить надежность и долговечность кабельных линий.

Вопрос-ответ

Как узнать сечение провода без штангенциркуля?

При отсутствии микрометра или штангенциркуля придется использовать простые подручные приспособления. С одного из проводников необходимо снять изоляционный слой и произвести его наматывание на цилиндрический объект (подойдет обычная ручка или карандаш). Большее количество витков даст более точный результат.

Как посчитать сечение провода многожильного?

D = L / n, где D – диаметр жилы в мм, L – длина намотки в мм и n – количество витков. Для многожильного проводника диаметр, определенный по этой формуле, нужно умножить на количество жил.

Как рассчитать сечение провода, зная его диаметр?

Sкр = 0,785 * d². То есть для определения сечения жилы кабеля или провода необходимо взять диаметр этой жилы, возвести его в квадрат и умножить на 0,785.

Как рассчитать сечение кабеля от диаметра?

Для вычисления площади поперечного сечения кабеля нужно высчитать радиус. Для этого диаметр делят на 2. При измерении жилы вы узнали, что диаметр равен 0,68 мм, соответственно радиус будет 0,34 мм. Важно! При вычислениях сначала нужно узнать число в квадрате, и после этого полученное значение множить на 3,14.

Советы

СОВЕТ №1

Перед началом расчета сечения провода, ознакомьтесь с таблицами, которые содержат информацию о диаметре и сечении многожильных медных кабелей. Это поможет вам быстро найти нужные значения и избежать ошибок в расчетах.

СОВЕТ №2

Обратите внимание на условия эксплуатации кабеля. Температура, влажность и механические нагрузки могут влиять на выбор сечения провода. Убедитесь, что вы учитываете все факторы, чтобы избежать перегрева и повреждений.

СОВЕТ №3

Если у вас нет штангенциркуля, используйте альтернативные методы измерения, такие как линейка или рулетка. Также можно воспользоваться онлайн-калькуляторами, которые помогут вам рассчитать сечение провода на основе других параметров.

СОВЕТ №4

Не забывайте о запасе прочности при выборе сечения провода. Лучше выбрать провод с немного большим сечением, чем необходимо, чтобы обеспечить надежность и долговечность электрической системы.
