В статье рассмотрим сопротивление медного провода и его зависимость от сечения. Эти параметры важны для безопасной и эффективной эксплуатации электропроводки. Мы предоставим таблицы для определения сопротивления медного провода в зависимости от сечения и калькулятор для расчета необходимого сечения кабеля по мощности и току. Это поможет избежать перегревов, плавления изоляции, коротких замыканий и пожаров, что делает информацию полезной для электриков и специалистов по монтажу электрических систем.
Онлайн калькулятор: расчет сечения кабеля по мощности ТАБЛИЦА
Чтобы выбрать сечение кабелей для электрической проводки, учитывайте все параметры.
Калькулятор для расчета сечения кабеля по мощности и току поможет определить минимально необходимое сечение для безопасной эксплуатации. Это предотвратит перегрев, плавление изоляции, короткие замыкания и пожары.
Эксперты в области электротехники подчеркивают важность понимания зависимости сопротивления медного провода от его сечения. С увеличением сечения кабеля сопротивление уменьшается, что позволяет эффективно передавать электрический ток на большие расстояния. Это особенно актуально для промышленных и жилых объектов, где необходимо минимизировать потери энергии.
Специалисты отмечают, что таблицы сопротивления медного провода являются незаменимым инструментом для инженеров и электриков. Они помогают быстро определить оптимальное сечение кабеля в зависимости от длины и нагрузки, что способствует безопасной и экономичной эксплуатации электрических систем. Кроме того, правильный выбор сечения кабеля позволяет избежать перегрева и потенциальных аварий, что делает этот аспект особенно важным при проектировании электрических сетей.
Смежные нормативные документы:
- ПУЭ-7 «Правила устройства электроустановок»
- СП 76.13330.2016 «Электротехнические устройства»
- ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»
- ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
- ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»
- ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»
- ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
- ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»
| Сечение провода (мм²) | Сопротивление на 1 км (Ом/км) при 20°C | Проводимость (См/м) при 20°C |
|---|---|---|
| 1 | 17,5 | 57,14 |
| 1,5 | 11,7 | 85,47 |
| 2,5 | 7 | 142,86 |
| 4 | 4,4 | 227,27 |
| 6 | 2,9 | 344,83 |
| 10 | 1,75 | 571,43 |
| 16 | 1,1 | 909,09 |
| 25 | 0,7 | 1428,57 |
| 35 | 0,5 | 2000 |
| 50 | 0,35 | 2857,14 |
Интересные факты
Вот несколько интересных фактов, связанных с сопротивлением медного провода и его сечением:
-
Закон Ома и сечение провода: Сопротивление медного провода можно рассчитать по формуле ( R = frac{rho L}{A} ), где ( R ) — сопротивление, ( rho ) — удельное сопротивление материала (для меди примерно 1.68 × 10^-8 Ом·м), ( L ) — длина провода, а ( A ) — площадь поперечного сечения. Это означает, что при увеличении сечения провода сопротивление уменьшается, что делает более толстые провода более эффективными для передачи электричества.
-
Проводимость меди: Медь является одним из лучших проводников электричества, уступая только серебру. Однако серебро значительно дороже, поэтому медь чаще используется в электрических проводах. Проводимость меди составляет около 58 мС/мм², что делает её идеальным выбором для большинства электрических приложений.
-
Температурный коэффициент сопротивления: Сопротивление медного провода изменяется с температурой. Температурный коэффициент сопротивления меди составляет примерно 0.00393 °C^-1. Это означает, что с увеличением температуры сопротивление провода увеличивается, что важно учитывать при проектировании электрических систем, особенно в условиях высокой температуры или при больших токах.
Таблица сечений проводов по мощности и току. Расчет сечения кабеля по длине и нагрузке
Удельное сопротивление ρ — это характеристика, показывающая, насколько проводник препятствует прохождению электрического тока.
Сопротивление провода.
Данная статья поможет вам рассчитать сопротивление провода. Расчет можно выполнить по формулам, либо по данным таблицы «сопротивление проводов», которая приведена ниже.
- Сопротивление провода для серебра — 0,016,
- Сопротивление провода для свинеца — 0,21,
- Сопротивление провода для меди — 0,017,
- Сопротивление провода для никелина — 0,42,
- Сопротивление провода для люминия — 0,026,
- Сопротивление провода для манганина — 0,42,
- Сопротивление провода для вольфрама — 0,055,
- Сопротивление провода для константана — 0,5,
- Сопротивление провода для цинка — 0,06,
- Сопротивление провода для ртути — 0,96,
- Сопротивление провода для латуни — 0,07,
- Сопротивление провода для нихрома — 1,05,
- Сопротивление провода для стали — 0,1,
- Сопротивление провода для фехрали -1,2,
- Сопротивление провода для бронзы фосфористой — 0,11,
- Сопротивление провода для хромаля — 1,45
Площадь сечения провода. Таблицы и формулы.
Существует альтернативная система измерения площади сечения и толщины проводов — AWG, используемая в США.
Как рассчитать по току
Вы должны знать о том, что длина провода (кабеля) влияет на напряжение. Чем длиннее линия, тем больше потеря напряжения. Чтобы этого избежать нужно увеличивать сечение проводника. Как это все подсчитать?
После этого расчета нужно узнать процентное соотношение потерь напряжения. Если оно будет выше 5 %, то проводник следует выбрать на одну позицию выше ссылаясь на таблицу 2.
Как видите не так трудно все это сделать. Один раз стоит посчитать и все. После такого расчета вы будите полностью уверены, что подобранные вами провода или кабели не подведут вас и прослужат многие годы.
Сопротивление кабеля по сечению медь
При выборе сечения токопроводящей жилы важно учитывать нагрев и падение напряжения в длинных кабелях.
Удельное сопротивление меди
Одним из самых распространённых металлов для изготовления проводов является медь. Её электросопротивление минимальное из доступных по цене металлов. Оно меньше только у драгоценных металлов (серебра и золота) и зависит от разных факторов.
Что такое электрический ток
Удельное сопротивление
Удельное электрическое сопротивление – это величина, определяющая электросопротивление эталонного образца материала. Для обозначения этой величины используется греческая буква «р». Формула для расчета:
Свободные электроны по металлу двигаются внутри кристаллической решётки. На сопротивление этому движению и удельное сопротивление проводника влияют три фактора:
Проводимость и электросопротивление
Размеры кабелей указываются в метрах (длина) и квадратных миллиметрах (сечение), поэтому удельное электрическое сопротивление измеряется в Ом·мм²/м. Зная параметры кабеля, его сопротивление можно вычислить по формуле:
Кроме электросопротивления, используется термин «проводимость», который является обратным сопротивлению. Она обозначается буквой «g» и рассчитывается по формуле:
Проводимость жидкостей
Проводимость жидкостей отличается от проводимости металлов. Носителями зарядов в них являются ионы. Их количество и электропроводность растут при нагревании, поэтому мощность электродного котла растёт при нагреве от 20 до 100 градусов в несколько раз.
Электросопротивление проводов
Выбор сечения кабеля
Поскольку у провода есть сопротивление, при прохождении по нему электрического тока выделяется тепло, и происходит падение напряжения. Оба этих фактора необходимо учитывать при выборе сечения кабелей.
Выбор по допустимому нагреву
Допустимые потери напряжения
Кроме нагрева, при прохождении электрического тока по проводам происходит уменьшение напряжения возле нагрузки. Эту величину можно рассчитать по закону Ома:
Поэтому, чем длиннее кабель, тем больше должно быть его сечение. Определить его можно по таблицам или при помощи онлайн-калькулятора. В отличие от выбора сечения по допустимому нагреву, потери напряжения не зависят от условий прокладки и материала изоляции.
Электросопротивление других металлов
Индуктивное сопротивление
Справка. Литцендрат – это многожильный провод, каждая жила в котором изолирована от остальных. Это делается для увеличения поверхности и проводимости в сетях высокой частоты.
Удельное сопротивление меди, гибкость, относительно невысокая цена и механическая прочность делают этот металл, вместе с алюминием, самым распространенным материалом для изготовления проводов.
Видео
Расчет сопротивления медных проводов и выбор сечения кабеля
Если оно будет выше 5 , то проводник следует выбрать на одну позицию выше ссылаясь на таблицу 2.
Расчет сечения кабеля по мощности и длине
Можно выбрать сечение кабеля, зная потребляемую мощность и длину. Расчет выполняется следующим образом:
Длительно допустимые токи
- Площадь сечения провода (иначе говоря, его толщина) должна быть достаточной для прохождения через него электрического тока. Достаточной – это означает, что при прохождении максимально возможного в данном случае тока нагрев провода будет допустимым (как правило, не более 60 С)
- Сечение провода должно быть достаточным, чтобы падение напряжения на нём не превышало допустимое значение. Это особенно актуально для длинных кабельных линий (десятки и сотни метров) и больших токов.
- Толщина провода и его защитная изоляция должна обеспечивать его механическую прочность, а значит надежность.

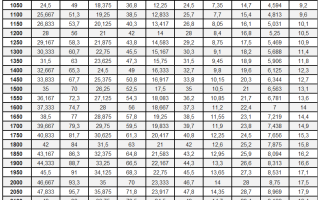

Таблица сопротивления медного провода
Сопротивление 1 метра провода составляет 2,12 Ом. Для реостата с сопротивлением 40 Ом потребуется провод длиной 40 умножить на 2,12, что равно 18,9 метра.
Максимальный ток для разной толщины медных проводов
Выделены номиналы проводов, используемых в бытовой электрике. “Один двужильный” – это кабель с двумя проводами, один из них – Фаза, другой – Ноль. То есть, это однофазное питание нагрузки. “Один Трехжильный” – это при трехфазном питании.
Животрепещущий пример из практики – если на розетке написано “Max.16A”, то можно для этой одной розетки проложить провод сечением 1,5мм2. Но обязательно защитить розетку автоматическим выключателем на ток не более 13А, а лучше – 10А.
Эту таблицу я считаю не совсем удобной для практики. Ведь чаще всего исходный параметр – это мощность потребителя электроэнергии, а не ток, и исходя из этого нужно выбирать провод.
Предлагаю вам вторую таблицу, в которой исходные параметры – потребляемый ток и мощность, а искомые величины – сечение провода и ток отключения защитного автоматического выключателя.
Что такое сечение провода и как его определить
Сопротивление 1 метра провода — 2,12 Ом. Для реостата с сопротивлением 40 Ом потребуется провод длиной 40 умножить на 2,12, то есть 18,9 метра.
Выбор сечения кабелей
При расчёте сечения токопроводящей жилы учитываются нагрев и падение напряжения в кабелях большой длины. Выполнить расчет сопротивления провода можно по специальным таблицам или при помощи онлайн-калькуляторов.
Сечение, рассчитанное по потерям, может быть больше или меньше рассчитанного по нагреву. Это зависит от длины кабеля. Для прокладки выбирается большее значение.
Выбор сечения проводника по допустимому нагреву
Когда электрический ток проходит через кабель, он нагревает его. Это может привести к плавлению изоляции, что вызывает повреждения и короткое замыкание между соседними проводами или заземлёнными элементами конструкции.
Выбор сечения по потерям напряжения
Если расчет сечения по нагреву производится по рабочему току электродвигателя и на участке от вводного автомата до устройства, то расчёт по потерям необходимо производить по пусковому току с учётом всей длины кабелей: от магистрали до электромашины.
Влияние температуры на сопротивление медного провода
Температура является одним из ключевых факторов, влияющих на электрическое сопротивление медного провода. Сопротивление проводника изменяется в зависимости от температуры, что обусловлено физическими свойствами материала. В случае меди, как и у большинства металлов, с увеличением температуры сопротивление возрастает.
Это явление можно объяснить тем, что при повышении температуры атомы меди начинают колебаться с большей амплитудой. Эти колебания создают дополнительные препятствия для движения свободных электронов, что, в свою очередь, увеличивает сопротивление. Формально это можно выразить через коэффициент температурного сопротивления, который для меди составляет примерно 0.00393 °C-1. Это означает, что на каждый градус Цельсия, на который повышается температура, сопротивление медного провода увеличивается на 0.393% от его значения при 20 °C.
Для практических расчетов можно использовать следующую формулу для определения сопротивления медного провода при различных температурах:
R_t = R_0 * (1 + α * (T - T_0))
где:
- R_t — сопротивление при температуре T;
- R_0 — сопротивление при начальной температуре T_0 (обычно 20 °C);
- α — коэффициент температурного сопротивления меди (0.00393 °C-1);
- T — температура в градусах Цельсия;
- T_0 — начальная температура в градусах Цельсия.
Важно отметить, что в условиях повышенной температуры, например, при перегрузках или в жарком климате, сопротивление медного провода может значительно увеличиваться, что может привести к перегреву и потенциальному повреждению электрических систем. Поэтому при проектировании электрических сетей необходимо учитывать температурные условия эксплуатации и выбирать соответствующие сечения проводов, чтобы минимизировать потери энергии и избежать перегрева.
Кроме того, стоит упомянуть, что при понижении температуры сопротивление медного провода уменьшается. Это может быть полезно в некоторых приложениях, где требуется высокая проводимость при низких температурах. Однако, в большинстве случаев, проектировщики и инженеры должны учитывать именно увеличение сопротивления при высоких температурах, чтобы обеспечить надежность и безопасность электрических систем.
Вопрос-ответ
Какое сопротивление у медного провода?
Медь относится к одному из лучших материалов, проводящих электрический ток. Она характеризуется небольшими показателями сопротивления (0,0175 Ом х мм²/м), которое имеет значение только лишь при проложении длинных кабельных трасс.
Каково сопротивление медного провода?
Импеданс постоянен до частоты около 100 Гц. Влияние изменения частоты невелико, но считается, что реактивное сопротивление оказывает влияние на частотах выше 1 кГц. Изменения импеданса медного провода сечением 3,3 мм отличаются от изменений импеданса других проводов. Форма проводов может оказывать влияние.
Как сопротивление провода зависит от его сечения?
Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит, выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.
Сколько метров медного провода сечением 2 мм2 нужно взять, чтобы его сопротивление равнялось 1 Ом?
Ответ. Для получения сопротивления 1 Ом необходимо 114,3 м медного провода.
Советы
СОВЕТ №1
Перед выбором сечения медного провода, обязательно ознакомьтесь с таблицей сопротивления. Это поможет вам определить оптимальное сечение для вашего проекта, учитывая длину провода и допустимую нагрузку.
СОВЕТ №2
При расчете проводимости медного провода учитывайте не только его сечение, но и условия эксплуатации. Например, температура окружающей среды и наличие других проводов рядом могут влиять на эффективность проводимости.
СОВЕТ №3
Не забывайте о запасе по сечению провода. Если вы планируете увеличивать нагрузку в будущем, выбирайте провод с немного большим сечением, чтобы избежать перегрева и потерь энергии.
СОВЕТ №4
При работе с электрическими системами всегда следуйте правилам безопасности. Используйте защитные устройства и проверяйте качество соединений, чтобы минимизировать риск короткого замыкания и других аварийных ситуаций.
