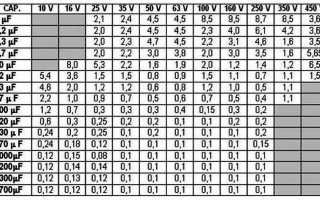

Электролитические конденсаторы имеют важное значение в электронных устройствах, и знание их параметров, таких как эквивалентное последовательное сопротивление (ESR), необходимо инженерам и радиолюбителям. В статье представлена таблица ESR электролитических конденсаторов на русском языке, а также рассмотрены принцип работы этих компонентов, их влияние на производительность схем и методы снижения ESR. Эта информация поможет читателям лучше понять характеристики конденсаторов, что способствует более эффективному проектированию и ремонту электронных устройств.
Прибор для проверки конденсаторов: схема, без выпайки
Включите устройство, соедините щупы, установите регулятор на ноль и начните измерение эквивалентного последовательного сопротивления (ЭПС) конденсаторов.
Эксперты в области электроники подчеркивают важность понимания таблицы ESR (Equivalent Series Resistance) электролитических конденсаторов для эффективного выбора компонентов в схемах. ESR представляет собой эквивалентное последовательное сопротивление, которое влияет на производительность конденсаторов, особенно в высокочастотных приложениях. Низкое значение ESR обеспечивает лучшую стабильность и эффективность работы, что критично для источников питания и аудиоустройств.
Специалисты отмечают, что при выборе конденсатора необходимо учитывать не только его емкость, но и ESR, так как это напрямую влияет на потери энергии и тепловыделение. Важно также помнить, что ESR может варьироваться в зависимости от температуры и частоты, что требует внимательного анализа в конкретных условиях эксплуатации. Таким образом, знание и правильное использование таблицы ESR позволяет инженерам оптимизировать схемы и повысить надежность устройств.
ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание
Длительная работа с прибором позволила выявить еще один скрытый резерв с помощью него можно проверять катушки индуктивности обмотки трансформаторов на наличие короткозамкнутых витков.
Чтобы разобраться с ЭПС эквивалентном последовательном сопротивлением конденсатора, напомню конструкцию электролитического конденсатора.
На фотографии показаны разобранные электролитические конденсаторы. Внутри стакана находится виток, в котором смотаны обкладки конденсатора.
Этот размотанный виток состоит из алюминиевой фольги — фольга выполняет роль обкладок конденсатора. Между обкладками проложена бумага, которая пропитана электролитом. Выводы конденсатора к обкладкам крепиться с помощью заклепок.
Любой электронный компонент не идеален, в том числе и конденсатор. Электролитический конденсатор можно представить набором таких элементов,
Методы по предупреждению повышения ЭПС электролитических конденсаторов.
Следующие два совета больше подходят для проектировщика аппаратуры. Первый совет — это не допускать перегрева конденсаторов. Посмотрите на эту материнскую плату.
Это продлит не только срок службы конденсаторов но и собственно говоря срок службы самой радиоэлектронной аппаратуры, в которой применяются данные конденсаторы.
Какое должно быть значение величины ЭПС конденсатора? В идеальном случае оно должно быть 0 Ом. Но поскольку электролитический конденсатор не идеален, величина ЭПС хорошего, исправного конденсатора начинается где-то со значения 0,05 Ом.

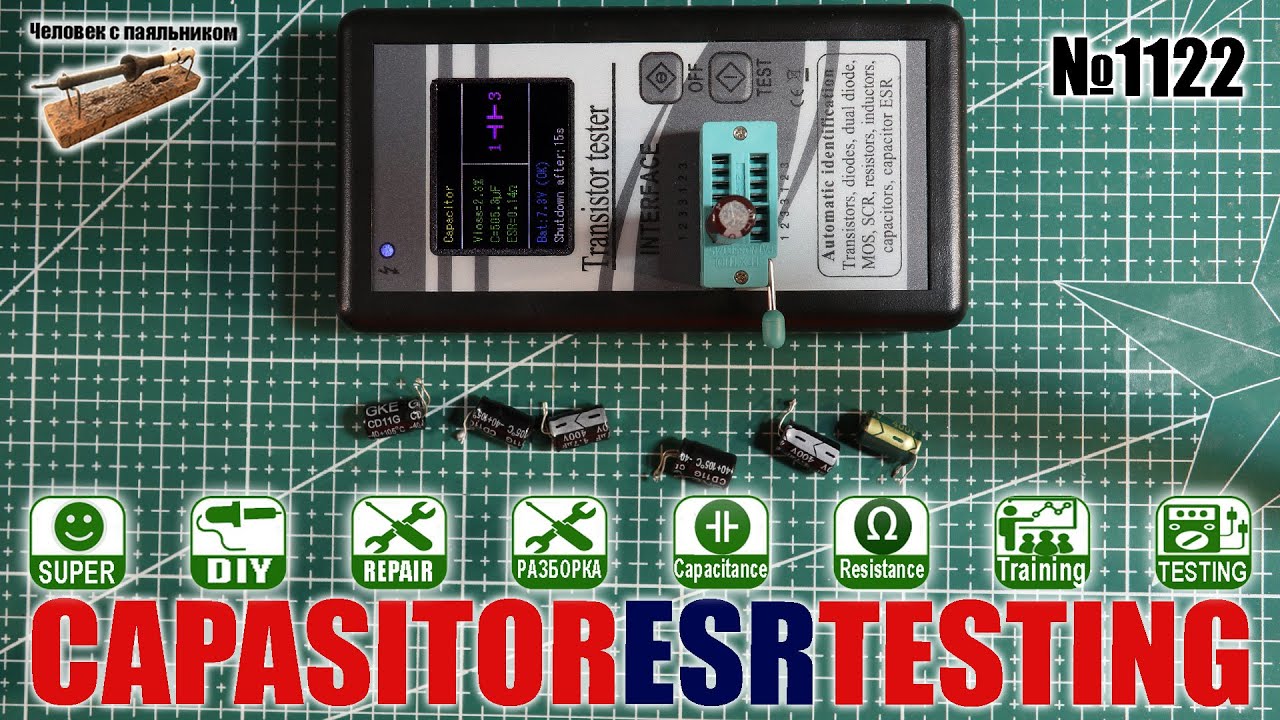

Видео. Что такое ESR конденсатора?
| Параметр | Значение/Описание | Влияние на ESR |
|---|---|---|
| Емкость (µF) | Величина накопленной энергии | Обратно пропорционально влияет на ESR (большая емкость – меньший ESR) |
| Рабочее напряжение (В) | Максимальное допустимое напряжение на конденсаторе | Влияние незначительное, за исключением случаев работы на грани допустимого напряжения |
| Эквивалентное последовательное сопротивление (ESR, Ом) | Сопротивление, моделирующее потери энергии в конденсаторе | Основной параметр, характеризующий потери и нагрев |
| Тангенс угла потерь (tan δ) | Безразмерная величина, характеризующая диэлектрические потери | Связан с ESR, высокий tan δ указывает на большие потери и высокий ESR |
| Частота (Гц) | Частота переменного тока | ESR зависит от частоты, обычно уменьшается с ростом частоты |
| Температура (°C) | Рабочая температура конденсатора | ESR увеличивается с ростом температуры |
| Тип электролита | (например, алюминиевый, тантал) | Влияет на ESR, разные типы имеют разные характеристики |
| Размер и конструкция | Физические параметры конденсатора | Влияет на ESR, более крупные конденсаторы обычно имеют меньший ESR |
Интересные факты
Вот несколько интересных фактов о таблице ESR (Equivalent Series Resistance) электролитических конденсаторов и их принципе работы:
-
ESR и эффективность: ESR — это эквивалентное последовательное сопротивление, которое влияет на эффективность работы электролитических конденсаторов. Низкое значение ESR позволяет конденсатору работать более эффективно, снижая потери энергии в виде тепла, что особенно важно в высокочастотных приложениях, таких как импульсные источники питания.
-
Температурная зависимость: Значение ESR электролитических конденсаторов может значительно изменяться в зависимости от температуры. При повышении температуры ESR обычно уменьшается, что может улучшить характеристики конденсатора, но также может привести к сокращению срока службы из-за увеличения скорости старения электролита.
-
Влияние на стабильность: Высокое значение ESR может привести к нестабильной работе схем, особенно в фильтрах и стабилизаторах напряжения. Это может вызвать колебания напряжения и ухудшение работы других компонентов, поэтому при проектировании схем важно учитывать ESR и выбирать конденсаторы с подходящими характеристиками для конкретного применения.
Принцип действия прибора для проверки конденсаторов
Щупы мультиметра создают разность потенциалов, позволяя заряжать конденсатор. Время зарядки помогает оценить его емкость. Измеряя сопротивление, можно выявить повреждения или пробой конденсатора.
Для определения параметра ESR применяются специальные алгоритмы. В таких тестерах используются специализированные микросхемы для управления процессом проверки.
Схема простейшего измерителя ESR
Часть переменного тока потечет через обмотку, и стрелка будет все меньше отклоняться от значения бесконечность.
Обозначения на конденсаторах
Размеры элемента определяют объем информации о его характеристиках. На корпусе элемента указываются электрические параметры:
Важно знать. Символ ёмкости может находиться после, перед или между цифрами. Например: Н15, 1Н5, 15Н. Это позволяет обозначить десятичный разряд числа – 0,15 нФ, 1,5 нФ, 15 нФ.
Типы электролитических конденсаторов и их применение
1. Полярные электролитические конденсаторы
Полярные электролитические конденсаторы являются наиболее распространенным типом электролитических конденсаторов. Они характеризуются высокой емкостью и низким внутренним сопротивлением, что делает их идеальными для применения в источниках питания и фильтрах. Полярные конденсаторы имеют положительный и отрицательный выводы, что требует соблюдения правильной полярности при подключении. Неправильное подключение может привести к разрушению конденсатора и даже к взрыву.
2. Неполярные электролитические конденсаторы
Неполярные электролитические конденсаторы, в отличие от полярных, могут быть подключены в цепь в любом направлении. Они обычно используются в приложениях, где требуется высокая стабильность и надежность, например, в аудиотехнике и радиочастотных схемах. Неполярные конденсаторы имеют меньшую емкость по сравнению с полярными, но их преимущества в универсальности и долговечности делают их популярными в определенных областях.
3. Конденсаторы с алюминиевым электролитом
Конденсаторы с алюминиевым электролитом представляют собой наиболее распространенный тип электролитических конденсаторов. Они используют алюминий в качестве анода и электролита, что обеспечивает высокую емкость и низкие потери. Эти конденсаторы часто применяются в блоках питания, усилителях и других устройствах, где требуется высокая стабильность и надежность.
4. Конденсаторы с танталовым электролитом
Танталовые электролитические конденсаторы обладают высокой емкостью и стабильностью, что делает их идеальными для использования в компактных устройствах, таких как мобильные телефоны и ноутбуки. Они имеют меньшие размеры по сравнению с алюминиевыми аналогами, но их стоимость значительно выше. Танталовые конденсаторы также имеют высокую устойчивость к температурным изменениям и напряжению, что делает их надежными в критических приложениях.
5. Применение электролитических конденсаторов
Электролитические конденсаторы находят широкое применение в различных областях электроники. Они используются в источниках питания для сглаживания пульсаций, в аудиосистемах для фильтрации сигналов, а также в радиочастотных схемах для настройки резонансных контуров. Кроме того, электролитические конденсаторы применяются в системах хранения энергии, таких как UPS (источники бесперебойного питания), где требуется высокая емкость и быстрая зарядка/разрядка.
6. Выбор электролитического конденсатора
При выборе электролитического конденсатора необходимо учитывать несколько факторов, таких как емкость, рабочее напряжение, температура эксплуатации и полярность. Важно также обратить внимание на срок службы конденсатора, который может варьироваться в зависимости от условий эксплуатации и качества материалов. Рекомендуется выбирать конденсаторы от проверенных производителей, чтобы обеспечить надежность и долговечность в работе.
Вопрос-ответ
Какой ESR должен быть у электролитического конденсатора?
Дело в том, что помимо емкости и рабочего напряжения конденсаторы имеют ESR (или эквивалентное последовательное сопротивление) – один из самых важных параметров конденсаторов, характеризующий его активные потери в цепи переменного тока. В норме ESR очень мало – от десятых долей ома до нескольких ом.
Какой конденсатор считается хорошим ESR?
Обычно значения ESR для керамических конденсаторов находятся в диапазоне от 0,01 до 0,1 Ом. ESR неэлектролитических конденсаторов, как правило, довольно стабилен с течением времени. Для большинства случаев реальные неэлектролитические конденсаторы можно рассматривать как идеальные компоненты.
Как понять, что конденсатор вышел из строя?
Признаки неисправности конденсатора: вздутие и утечка электролита. Верхняя крышка выпуклая или потёки жидкости на корпусе. Повышенная температура и дым: конденсатор греется сильнее обычного, возможен запах гари. Перезагрузки и сбои: устройство работает нестабильно, выключается без причины или уходит в перезагрузку.
Как рассчитать ESR конденсатора?
Формула вычисления: Xc = 1/(2 * pi * F * C), где Xc – сопротивление конденсатора переменному току, F – частота в Герцах, C – емкость в Фарадах, результат получается в Омах. Сопротивление, получаемое в эксперименте (закорачивании выхода генератора на конденсатор), – это корень из суммы квадратов ESR и Xc.
Советы
СОВЕТ №1
Изучите основные характеристики электролитических конденсаторов, такие как ёмкость, напряжение и полярность. Это поможет вам правильно выбрать конденсатор для вашего проекта и избежать ошибок при подключении.
СОВЕТ №2
Обратите внимание на таблицы ESR (Equivalent Series Resistance) электролитических конденсаторов. Низкое значение ESR может значительно улучшить производительность вашей схемы, особенно в высокочастотных приложениях.
СОВЕТ №3
При работе с электролитическими конденсаторами всегда соблюдайте полярность. Неправильное подключение может привести к повреждению компонента и даже к взрыву, поэтому внимательно проверяйте маркировку на корпусе.
СОВЕТ №4
Не забывайте о сроках службы электролитических конденсаторов. Они могут деградировать со временем, особенно при высоких температурах. Регулярно проверяйте состояние конденсаторов в своих устройствах и заменяйте их по мере необходимости.
