В статье рассмотрим таблицу допустимых токов для медных кабелей по правилам устройства электроустановок (ПУЭ) и научимся рассчитывать сечение проводов в зависимости от нагрузки и тока. Знание допустимых токов и правильный выбор сечения кабеля важны для безопасности и надежности электрических установок. Эта информация будет полезна как профессиональным электрикам, так и тем, кто самостоятельно прокладывает электрические кабели, что поможет избежать перегрева и аварийных ситуаций.
Расчет сечения кабелей и проводов по мощности и току: примеры, таблицы, калькулятор
| ТНПА | Допустимый ток АВБбШв-4×120 в земле, А |
| ПУЭ (таблица 1.3.7) | 295*0,92=271,4 |
| ГОСТ Р 50571.5.52-2011 (таблица В.52.4) | 169 |
| ГОСТ 31996-2012 (таблица 21) | 244*0,93=226,92 |
Определение сечения кабеля требует знания длины проводника для установки электропроводки.
3 августа 2018 k-igor
Ключевым аспектом проектирования систем электроснабжения является выбор кабелей в зависимости от расчетного тока. Я уже поднимал эту тему, и мнения разделяются, но сегодня углубимся в детали.
Начнем с ГОСТ 31996-2012 – нормативного документа, которому должна соответствовать кабельная продукция. Существуют и другие документы, но сосредоточимся на кабеле с ПВХ изоляцией.
Разные источники указывают различные значения токов из-за различий в температурах воздуха и земли, а также в удельном сопротивлении грунта.
В ПУЭ и ГОСТ 31996-2012 используются одни и те же значения температур и удельного сопротивления, что подразумевает одинаковые допустимые токи.
Рассмотрим кабель АПвБШвнг 4×120. Ток определяется по таблице 1.3.7 ПУЭ. Однако в ПУЭ нет таблицы для кабелей с изоляцией из сшитого полиэтилена.
Для точности заменим кабель АПвБШвнг 4×120 на АВБбШв 4×120 и сравним токи в различных документах при прокладке в земле.
| ТНПА | Допустимый ток АВБбШв-4×120 в земле, А |
| ПУЭ (таблица 1.3.7) | 295*0,92=271,4 |
| ГОСТ Р 50571.5.52-2011 (таблица В.52.4) | 169 |
| ГОСТ 31996-2012 (таблица 21) | 244*0,93=226,92 |
Если формулы одинаковые, почему в ПУЭ и ГОСТ 31996-2012 указаны разные токи? Почему значения не совпадают даже до третьего знака?
Поскольку в ПУЭ и ГОСТ Р 50571.5.52-2011 токи указаны для различных условий, приведем их к единым параметрам.
- Рассчитаем допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре +15 градусов и удельном сопротивлении 1,2 К*м/Вт по ГОСТ Р 50571.5.52-2011.
- Определим допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре +20 градусов и удельном сопротивлении 2,5 К*м/Вт по ПУЭ.
Методом интерполяции найдем поправочный коэффициент согласно таблице 1.3.23.
Если привести все документы к единым условиям, в ПУЭ и ГОСТ Р 50571.5.52-2011 будут указаны более высокие допустимые токи для кабелей, отличающиеся от ГОСТ 31996-2012, что позволяет манипулировать документами при обосновании сечения кабеля.
На практике редко учитывают температуру воздуха, земли и удельное сопротивление грунта. В северных регионах или жарких тропиках к этому стоит относиться серьезнее.
Выбор кабелей по ГОСТ Р 50571.5.52-2011 обеспечивает большую защиту сетей. Часто значения удельного сопротивления земли неизвестны, поэтому можно воспользоваться рекомендациями Шалыгина.
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально допустимый перегрев;
- Разница в мощностях всех потребителей тока, относящихся к одной группе.
Эти факторы позволяют повысить эффективность использования энергии и избежать перегрева или быстрого износа изоляционного слоя.
Эксперты в области электроснабжения подчеркивают важность правильного расчета допустимых токов для медных кабелей, что является ключевым аспектом обеспечения безопасности и надежности электрических систем. Они отмечают, что таблицы допустимых токов, представленные в Правилах устройства электроустановок (ПУЭ), служат основным инструментом для инженеров и проектировщиков. При выборе сечения кабеля необходимо учитывать не только номинальный ток, но и условия эксплуатации, такие как температура окружающей среды, способ прокладки и наличие теплоотводов. Неправильный расчет может привести к перегреву и, как следствие, к повреждению кабеля или даже к пожару. Поэтому эксперты рекомендуют использовать актуальные данные и проводить расчеты с учетом всех факторов, чтобы гарантировать безопасность и эффективность электрических установок.

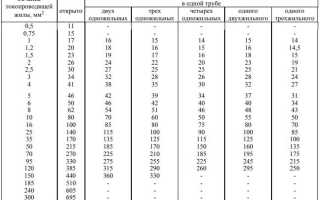

Длительно-допустимый ток кабеля по ПУЭ — таблица и пояснения
Качество провода за время эксплуатации снизилось, ухудшилась изоляция, стыки и соединения проводов потеряли часть проводимости.
| Сечение провода (мм²) | Допустимый ток (А) при открытой прокладке | Допустимый ток (А) при скрытой прокладке |
|---|---|---|
| 1,5 | 16 | 13 |
| 2,5 | 25 | 20 |
| 4 | 38 | 31 |
| 6 | 50 | 41 |
| 10 | 76 | 63 |
| 16 | 110 | 92 |
| 25 | 155 | 130 |
| 35 | 195 | 165 |
| 50 | 250 | 210 |
Интересные факты
Вот несколько интересных фактов о таблице длительно допустимых токов для медных кабелей и расчете по току:
-
Температурный коэффициент: Длительно допустимые токи для медных кабелей зависят не только от их сечения, но и от температуры окружающей среды. При повышении температуры ток, который может безопасно проходить через кабель, уменьшается. Это связано с тем, что увеличение температуры приводит к повышению сопротивления материала, что может вызвать перегрев и повреждение изоляции.
-
Учет условий прокладки: При расчете допустимых токов необходимо учитывать условия прокладки кабелей. Например, кабели, проложенные в земле, имеют другую теплопередачу по сравнению с кабелями, проложенными в воздухе. Это влияет на их способность рассеивать тепло и, соответственно, на допустимые токи.
-
Стандарты и нормы: В разных странах существуют свои стандарты и нормы, регулирующие допустимые токи для кабелей. Например, в России используется ПУЭ (Правила устройства электроустановок), в то время как в Европе применяются стандарты IEC. Эти документы содержат таблицы, которые помогают инженерам правильно выбирать сечение кабелей в зависимости от условий эксплуатации и нагрузки.
Что необходимо знать для правильного выбора провода?
Основным критерием для выбора сечения провода является его максимальная токовая нагрузка — величина тока, которую провод может безопасно пропускать длительное время.
Для вычисления номинального тока нужно сначала определить мощность всех электрических устройств в доме. После этого можно рассчитать силу тока с помощью соответствующих формул.
Допустимые токовые нагрузки для проводов определяются по нормативному документу ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ».
Ошибки при расчете и выборе сечения кабелей: как их избежать
При расчете и выборе сечения медных кабелей для электрических установок важно учитывать множество факторов, чтобы избежать ошибок, которые могут привести к перегреву, коротким замыканиям и другим серьезным последствиям. Рассмотрим основные ошибки, которые могут возникнуть в процессе выбора сечения кабелей, и способы их предотвращения.
1. Игнорирование условий эксплуатации
Одной из самых распространенных ошибок является игнорирование условий эксплуатации кабелей. Необходимо учитывать такие факторы, как температура окружающей среды, наличие механических повреждений, уровень влажности и возможность воздействия химических веществ. Например, если кабель будет прокладываться в условиях высокой температуры, его допустимый ток будет ниже, чем в стандартных условиях. Поэтому важно заранее изучить условия, в которых будет использоваться кабель.
2. Неправильный расчет нагрузки
Ошибки в расчете нагрузки также могут привести к неправильному выбору сечения. Необходимо учитывать не только максимальную нагрузку, но и пиковые значения, которые могут возникать в процессе эксплуатации. Рекомендуется использовать коэффициенты запаса, чтобы учесть возможные колебания нагрузки. Например, если вы рассчитываете нагрузку для освещения, учтите, что в определенные моменты времени она может увеличиваться.
3. Пренебрежение длиной кабеля
Длина кабеля также играет важную роль в выборе его сечения. С увеличением длины кабеля возрастает сопротивление, что может привести к падению напряжения и перегреву. При расчете необходимо учитывать не только длину, но и способ прокладки (в воздухе, в земле, в трубах и т.д.). Для длинных участков рекомендуется использовать кабели большего сечения, чтобы минимизировать потери.
4. Неправильный выбор типа кабеля
Существует множество типов медных кабелей, каждый из которых предназначен для определенных условий эксплуатации. Например, для наружной прокладки лучше использовать кабели с защитной оболочкой, устойчивой к ультрафиолетовому излучению и механическим повреждениям. Неправильный выбор типа кабеля может привести к его быстрому выходу из строя.
5. Игнорирование стандартов и норм
При выборе сечения кабелей необходимо опираться на действующие стандарты и нормы, такие как ПУЭ (Правила устройства электроустановок). Эти документы содержат таблицы допустимых токов для различных сечений кабелей, а также рекомендации по их применению. Игнорирование этих норм может привести к серьезным последствиям, включая штрафы и необходимость переделки работ.
6. Неучет дополнительных факторов
При расчете сечения кабелей важно учитывать дополнительные факторы, такие как количество проводников в кабеле, способ их укладки и наличие соседних кабелей, которые могут создавать тепловое воздействие. Все эти аспекты могут существенно повлиять на допустимый ток и, соответственно, на выбор сечения.
Чтобы избежать перечисленных ошибок, рекомендуется проводить тщательный анализ всех факторов, связанных с эксплуатацией кабелей, и использовать специализированные программы для расчета. Также полезно консультироваться с опытными специалистами, которые помогут выбрать оптимальное сечение кабеля для конкретных условий.
Вопрос-ответ
Как правильно выбрать медный кабель в зависимости от тока?
При выборе медного кабеля необходимо учитывать его сечение, длину, условия прокладки и допустимые токи. Для этого можно обратиться к таблицам длительно допустимых токов, которые помогут определить необходимое сечение кабеля в зависимости от ожидаемой нагрузки. Также важно учитывать температурные условия и наличие теплоотводов.
Что такое длительно допустимый ток и почему он важен?
Длительно допустимый ток — это максимальный ток, который может проходить через кабель в течение длительного времени без перегрева и повреждения изоляции. Он важен для обеспечения надежности и безопасности электросетей, предотвращая риск короткого замыкания и пожара из-за перегрева проводов.
Как рассчитать ток для медного кабеля?
Для расчета тока медного кабеля необходимо учитывать мощность подключаемого оборудования и напряжение сети. Формула для расчета тока выглядит следующим образом: I = P / U, где I — ток в амперах, P — мощность в ваттах, а U — напряжение в вольтах. После расчета тока следует обратиться к таблице длительно допустимых токов для выбора подходящего сечения кабеля.
Советы
СОВЕТ №1
Перед началом расчетов обязательно ознакомьтесь с актуальными нормами и правилами, указанными в ПУЭ (Правила устройства электроустановок). Это поможет избежать ошибок и обеспечить безопасность эксплуатации кабелей.
СОВЕТ №2
При выборе медного кабеля учитывайте не только допустимый ток, но и условия его эксплуатации: температура окружающей среды, способ прокладки (в воздухе, в земле или в трубах) и наличие других кабелей рядом. Эти факторы могут значительно повлиять на допустимую нагрузку.
СОВЕТ №3
Используйте таблицы допустимых токов для медных кабелей, чтобы быстро находить нужные значения. Обратите внимание на толщину изоляции и количество жил в кабеле, так как это также влияет на его характеристики.
СОВЕТ №4
Не забывайте о запасе по току. Рекомендуется выбирать кабель с запасом в 10-20% от расчетного значения, чтобы учесть возможные колебания нагрузки и продлить срок службы кабеля.
