В статье рассмотрим выбор сечения алюминиевых шин по допустимому току и представим таблицы с техническими характеристиками для правильного выбора проводников для электростанций и подстанций. Понимание этих параметров критично для надежности и безопасности электрических систем, так как неправильный выбор сечения может привести к перегреву, повреждению оборудования и авариям. Также проанализируем различные типы проводников, используемых в энергетических установках, что поможет читателям лучше ориентироваться в проектировании и эксплуатации электрических сетей.
Допустимые длительные токи для неизолированных проводов и шин / ПУЭ 7 / Библиотека /
В данном случае периметр поперечного сечения одной полосы шины в пакете определяется с учетом следующих условий.
Эксперты в области электротехники подчеркивают важность правильного выбора сечения алюминиевых шин в зависимости от тока, который они должны проводить. В таблицах, содержащих технические характеристики, можно найти оптимальные значения сечений для различных уровней нагрузки. Специалисты отмечают, что недостаточное сечение может привести к перегреву и, как следствие, к повреждению оборудования. В то же время, избыточное сечение увеличивает затраты на материалы и установку. Поэтому правильный расчет сечения шин является ключевым моментом для обеспечения надежности и эффективности электрических систем. Кроме того, эксперты рекомендуют учитывать условия эксплуатации, такие как температура окружающей среды и способ прокладки шин, что также влияет на их характеристики.
Какой длительно допустимый предельный ток для алюминиевой шины?
| Длительно допустимый ток для шины алюминиевой 15×3 | 165 | 165 |
| Длительно допустимый ток для шины алюминиевой 20×3 | 215 | 215 |
| Длительно допустимый ток для шины алюминиевой 25×3 | 265 | 265 |
| Длительно допустимый ток для шины алюминиевой 30×4 | 370 | 365 |
| Длительно допустимый ток для шины алюминиевой 40×4 | 480 | 480 |
| Длительно допустимый ток для шины алюминиевой 40×5 | 545 | 540 |
| Длительно допустимый ток для шины алюминиевой 50×5 | 670 | 665 |
| Длительно допустимый ток для шины алюминиевой 50×6 | 745 | 740 |
| Длительно допустимый ток для шины алюминиевой 60×6 | 880 | 870 |
| Длительно допустимый ток для шины алюминиевой 60×8 | 1040 | 1025 |
| Длительно допустимый ток для шины алюминиевой 60×10 | 1180 | 1155 |
| Длительно допустимый ток для шины алюминиевой 80×6 | 1170 | 1150 |
| Длительно допустимый ток для шины алюминиевой 80×8 | 1355 | 1320 |
| Длительно допустимый ток для шины алюминиевой 80×10 |
Интересные факты
Вот несколько интересных фактов, связанных с темой сечения алюминиевых шин по току и их техническими характеристиками:
-
Сечение и токовая нагрузка: Сечение алюминиевых шин напрямую влияет на их способность проводить электрический ток. Чем больше сечение, тем выше допустимая токовая нагрузка. Например, для алюминиевых шин сечением 100 мм² можно передавать ток до 150 А, в то время как для шин сечением 200 мм² этот показатель может достигать 300 А. Это делает выбор правильного сечения критически важным для обеспечения надежности и безопасности электрических систем.
-
Температурный коэффициент: Алюминий имеет более высокий температурный коэффициент расширения по сравнению с медью. Это означает, что при нагреве алюминиевые шины могут расширяться больше, что важно учитывать при проектировании электрических соединений и креплений. Неправильный расчет может привести к механическим напряжениям и даже к повреждению соединений.
-
Коррозионная стойкость: Алюминий обладает хорошей коррозионной стойкостью благодаря образованию защитной оксидной пленки на своей поверхности. Однако в агрессивных средах (например, в присутствии солей или кислот) эта стойкость может снижаться. Поэтому для алюминиевых шин часто применяются специальные покрытия или антикоррозионные обработки, чтобы продлить срок службы и сохранить их электрические характеристики.
Эти факты подчеркивают важность правильного выбора и применения алюминиевых шин в электрических системах.

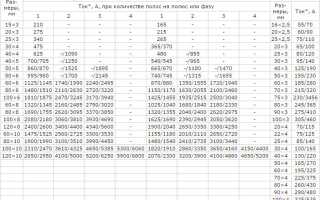

Допустимый длительный ток для шин прямоугольного сечения. ПУЭ Раздел 1 > Таблица 1.3.31. допустимый длительный ток для шин прямоугольного сечения.
В технико-экономических расчетах учитываются все затраты на дополнительную линию, включая оборудование и распределительные устройства.
Рассмотрим типы проводников на электростанциях и подстанциях. На рисунке 1 без разъединителей представлены элементы схем тепловых и когенерационных электростанций.
На некоторых электростанциях главные распределительные устройства (ГРУ) размещаются в корпусе, например, в машинном зале, и участок от выводов генератора G до фасадной стены (участок АК) выполняется с использованием жестких шин.
Токоведущие элементы в распределительных устройствах (РУ) напряжением 35 кВ и выше обычно изготавливаются из стале-алюминиевых проводов АС. В некоторых открытых распределительных устройствах (ОРУ) часть или вся ошиновка может быть выполнена из алюминиевых труб.
В цепях линий 0,4-10 кВ вся ошиновка до реактора и за ним, а также в шкафах комплектных распределительных устройств (КРУ) выполнена из прямоугольных алюминиевых шин. Кабельные линии отходят непосредственно к потребителям.
В блоке генератор — трансформатор на когенерационной электростанции участок АБ и отпайка к трансформатору собственных нужд ВГ (см. рис. 1, б) выполняются комплектным пофазно-экранированным токопроводом.
Сборные шины и ответвления к электрическим аппаратам (ошиновка) 6-10 кВ из проводников прямоугольного или коробчатого профиля крепятся на фарфоровых изоляторах.
Для улучшения теплоотдачи шины окрашиваются: фаза А — в желтый, фаза В — в зеленый, фаза С — в красный; при постоянном токе положительная шина окрашивается в красный, отрицательная — в синий.
Согласно Правилам устройства электроустановок (ПУЭ), сборные шины и ошиновка в открытых и закрытых РУ всех напряжений не проверяются по экономической плотности тока.
Для неизолированных проводов и окрашенных шин принято значение температуры 70°С; 25°С, тогда
где — допустимый ток по таблицам [2] при температуре воздуха 25 °С; — фактическая температура воздуха;
— максимальная температура нагрева в продолжительном режиме (по ПУЭ для шин установлено +70°С).
В большинстве конструкций шин механический резонанс не возникает, поэтому ПУЭ не требуют их проверки на электродинамическую стойкость.
Поскольку расстояние между фазами значительно превышает периметр шин а>>2(b + h), коэффициент формы kф равен 1.
Наибольшие электродинамические усилия возникают при трехфазном коротком замыкании, поэтому в расчетах учитывается ударный ток трехфазного КЗ. Индексы (3) для упрощения опускаются.
Равномерно распределенная сила f создает изгибающий момент (шина рассматривается как многопролетная балка, свободно лежащая на опорах), Н•м:
Влияние температуры окружающей среды на допустимые токи алюминиевых шин
Температура окружающей среды оказывает значительное влияние на допустимые токи, которые могут проходить через алюминиевые шины. Это связано с тем, что при повышении температуры увеличивается сопротивление материала, что, в свою очередь, приводит к перегреву и потенциальному повреждению шин. Поэтому важно учитывать температурные условия при проектировании и эксплуатации электрических систем.
Алюминий, как материал, имеет определенные теплопроводные характеристики, которые влияют на его способность рассеивать тепло. При повышении температуры окружающей среды, эффективность теплоотведения снижается, что может привести к перегреву шин. Важно отметить, что каждый тип алюминиевых шин имеет свои пределы допустимых температур, которые необходимо учитывать при расчете токовых нагрузок.
Согласно стандартам, допустимые токи для алюминиевых шин могут быть скорректированы в зависимости от температуры окружающей среды. Например, при температуре 20°C алюминиевые шины могут выдерживать максимальные токи, указанные в таблицах, однако при повышении температуры на 10°C допустимые токи могут снижаться на 10-15%. Это связано с тем, что при повышении температуры увеличивается вероятность возникновения тепловых повреждений и сокращается срок службы шин.
Для обеспечения надежной работы алюминиевых шин в условиях повышенной температуры рекомендуется:
- Увеличить сечение шин, чтобы снизить плотность тока и, соответственно, выделяемое тепло.
- Обеспечить хорошую вентиляцию и охлаждение в местах установки шин.
- Регулярно проводить мониторинг температуры и состояния шин, особенно в условиях повышенной нагрузки.
Также стоит учитывать, что в некоторых случаях использование дополнительных теплоотводов или специальных изоляционных материалов может помочь в улучшении теплоотведения и повышении допустимых токов. Важно проводить тщательные расчеты и анализ условий эксплуатации для выбора оптимального решения.
В заключение, влияние температуры окружающей среды на допустимые токи алюминиевых шин является критически важным аспектом, который необходимо учитывать при проектировании и эксплуатации электрических систем. Правильный подход к этому вопросу позволит избежать перегрева, повысить надежность и срок службы оборудования.
Вопрос-ответ
Как выбрать правильное сечение алюминиевых шин для конкретного тока?
Для выбора правильного сечения алюминиевых шин необходимо учитывать максимальный ток, который будет проходить через шины, а также условия их эксплуатации, такие как температура окружающей среды и способ монтажа. Рекомендуется использовать таблицы, которые показывают соответствие между током и сечением, чтобы обеспечить безопасность и эффективность работы электрической системы.
Какие факторы влияют на тепловые характеристики алюминиевых шин?
Тепловые характеристики алюминиевых шин зависят от нескольких факторов, включая ток нагрузки, продолжительность его протекания, условия вентиляции и теплоотведения, а также от качества материала. Чем выше ток, тем больше выделяется тепла, поэтому важно правильно рассчитать сечение для предотвращения перегрева и повреждения шин.
Можно ли использовать алюминиевые шины в условиях высокой влажности?
Да, алюминиевые шины могут использоваться в условиях высокой влажности, однако необходимо учитывать, что влага может способствовать коррозии. Для защиты от коррозии рекомендуется использовать специальные покрытия или изоляционные материалы, а также регулярно проводить осмотр и обслуживание оборудования для обеспечения его надежной работы.
Советы
СОВЕТ №1
Перед выбором алюминиевых шин, обязательно ознакомьтесь с таблицей сечений по току. Это поможет вам определить необходимое сечение для вашего конкретного применения, что обеспечит надежность и безопасность работы электрической системы.
СОВЕТ №2
Обратите внимание на условия эксплуатации алюминиевых шин, такие как температура и влажность. Эти факторы могут влиять на проводимость и долговечность материала, поэтому важно учитывать их при выборе сечения.
СОВЕТ №3
При проектировании электрической схемы учитывайте запас по току. Рекомендуется выбирать сечение, превышающее расчетное значение тока на 10-20%, чтобы избежать перегрева и продлить срок службы шин.
СОВЕТ №4
Не забывайте о правильной установке и креплении алюминиевых шин. Неправильная установка может привести к механическим повреждениям и ухудшению электрических характеристик, поэтому следуйте рекомендациям производителя.
