В статье рассмотрим маркировку SMD-резисторов, включая таблицы с 3 и 4 цифрами и стандарты EIA-96. Понимание этих обозначений важно для инженеров и радиолюбителей, занимающихся разработкой и сборкой электронных схем. Правильная идентификация резисторов помогает избежать ошибок в проектировании и обеспечивает надежность работы устройств. Мы подробно разберем, как расшифровывать маркировку, что поможет быстрее и точнее ориентироваться в компонентах современных электронных устройств.
Цветовая маркировка smd резисторов — Мастерок
| Обозначение типоразмера EIA | Размеры, мм | |||
| L | W | H | a | |
| 0402 | 1.00 | 0.50 | 0.20 | 0.25 |
| 0603 | 1.60 | 0.85 | 0.30 | 0.30 |
| 0805 | 2.10 | 1.30 | 0.40 | 0.40 |
| 1206 | 3.10 | 1.60 | 0.50 | 0.50 |
| 1210 | 3.10 | 2.60 | 0.50 | 0.40 |
| 2010 | 5.00 | 2.50 | 0.60 | 0.40 |
| 2512 | 6.35 | 3.20 | 0.60 | 0.40 |
Функции кнопок — при нажатии значение в соответствующей строке изменяется на единицу вверх или вниз.
Термин SMD (от английского Surface Mounted Device) включает компактные электронные компоненты для установки на поверхность печатной платы с использованием технологии SMT (поверхностный монтаж).
SMD резисторы – миниатюрные резисторы для монтажа на поверхности. Они меньше традиционных аналогов и могут иметь квадратную, прямоугольную или овальную форму с низким профилем.
Эксперты в области электроники подчеркивают важность правильной интерпретации маркировки SMD резисторов, которая может быть представлена как в виде трех, так и четырех цифр. Трехзначная маркировка обычно указывает на номинальное сопротивление, где первые две цифры обозначают значащие цифры, а третья — количество нулей, добавляемых к числу. Например, резистор с маркировкой 220 будет иметь значение 22 с двумя нулями, то есть 2200 Ом. Четырехзначная маркировка, в свою очередь, предоставляет более точные значения, где первые три цифры обозначают значащие цифры, а четвертая — множитель. Это позволяет производителям создавать резисторы с более узкими допусками и разнообразными значениями. Понимание этих систем маркировки критически важно для инженеров и разработчиков, так как ошибки в интерпретации могут привести к неправильной работе схем.
Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения
В случае с шести полосным резистором, последняя полоса означает температурный коэффициент ppm ºC , где каждый цвет имеет также свое значение.
| Код | Номинал (Ом) | Допуск (%) |
|---|---|---|
| 100 | 100 | ±5 |
| 101 | 100 | ±10 |
| 102 | 1000 | ±5 |
| 103 | 10000 | ±5 |
| 104 | 100000 | ±5 |
| 221 | 220 | ±5 |
| 222 | 2200 | ±5 |
| 223 | 22000 | ±5 |
| 224 | 220000 | ±5 |
| 471 | 470 | ±5 |
| 472 | 4700 | ±5 |
| 473 | 47000 | ±5 |
| 474 | 470000 | ±5 |
| 1002 | 1000 ±1% | ±1 |
| 2202 | 2200 ±1% | ±1 |
| 4702 | 4700 ±1% | ±1 |
Интересные факты
Вот несколько интересных фактов о маркировке SMD-резисторов:
-
Система маркировки: SMD-резисторы часто маркируются с использованием 3- или 4-значных кодов, где первые две или три цифры обозначают значащие цифры сопротивления, а последняя цифра указывает количество нулей, которые нужно добавить. Например, код “103” означает 10 с добавлением 3 нулей, что соответствует 10 кОм.
-
Стандарты и унификация: Существуют международные стандарты, такие как EIA-96, которые определяют значения резисторов и их маркировку. Это позволяет производителям и инженерам легко идентифицировать и заменять компоненты, что особенно важно в массовом производстве электроники.
-
Преимущества SMD-технологий: SMD-резисторы занимают меньше места на печатной плате по сравнению с традиционными резисторами, что позволяет создавать более компактные устройства. Кроме того, они обеспечивают более короткие пути для сигналов, что может улучшить производительность и уменьшить помехи в высокочастотных приложениях.
Метод сборки комплексных электронных схем SMT/ТМП
Изготовление ТМП-платы включает проектирование, производство, выбор материалов и использование инструментов для припаивания чипов.
- Проектирование и создание платы — основа монтажа. Вместо сквозных отверстий формируются контактные площадки для припаивания плоских контактов компонентов.
- Нанесение паяльной пасты на площадки. Это можно делать вручную с помощью шприца или с использованием трафаретной печати при массовом производстве.
- Установка компонентов на плату с нанесенной паяльной пастой.
- Помещение платы с установленными компонентами в печь для пайки. Паяльная паста плавится, а добавки, увеличивающие поверхностное натяжение припоя, обеспечивают качественное соединение контактов. Важно соблюдать требования к времени, температуре и химическому составу материалов.
- Завершение процесса: охлаждение, очистка и нанесение защитного покрытия.
Существуют различные технологии для серийного и ручного производства. Массовое производство с высокой автоматизацией и контролем качества обеспечивает стабильные результаты.
SMT-технология может успешно сочетаться с традиционным монтажом на одной плате, что делает актуальным ручной монтаж SMT.
Маркировка SMD резисторов – как прочитать номинал SMD резистора
Если говорить о стандартном типоразмере подобных компонентов схемы, то преимущественно используется стандарт JEDEC.
Таблица кодов SMD резисторов и их значений
Создан уникальный метод маркировки. Наиболее распространенный вариант включает три или четыре цифры, а также может состоять из двух цифр и одной буквы, известной как EIA-96.
Маркировка с 3 и 4 цифрами
В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.
Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.
Маркировка EIA-96
Система маркировки резисторов состоит из трех компонентов: первые две цифры обозначают номинал, следующая буква указывает на множитель. Эти цифры формируют трехзначное значение сопротивления (см. таблицу).
- В резисторах с тремя полосами первые два цвета — цифры, третий цвет — множитель.
- В резисторах с четырьмя полосами первые две полосы — цифры, третий цвет — множитель, четвертый — допустимое отклонение.
- В резисторах с пятью полосами первые три цвета — цифры, четвертый цвет — множитель, пятый — допустимое отклонение.
- В резисторах с шестью полосами первые три цвета — цифры, четвертый цвет — множитель, пятый — допустимое отклонение, шестой — температурный коэффициент.
Маркировка SMD-резисторов — правила расшифровки обозначений
Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.
SMD резисторы
SMD резисторы – компактные резисторы для поверхностного монтажа, значительно меньшие по размеру, чем традиционные. Обычно имеют квадратную, прямоугольную или овальную форму и низкий профиль.
СМД-резисторы могут быть различных форм, а их низкий профиль позволяет компактно размещать их на плате, экономя пространство.
- Стандартная цветовая маркировка: 3–6 полос по ГОСТ 28883-90 (введен в 1992 году, переиздан в 2005 году);
- Цветовая маркировка от Philips (типы: NFR, SFR, VR, PRO1/2, MRS16, MRS25);
- Нестандартная маркировка от Corning Glass Work (CGW);
- Нестандартная маркировка от Panasonic;
- Кодовая маркировка (по ГОСТ 28883-90);
- Кодовая маркировка от Panasonic;
- Кодовая маркировка SMD резисторов от Philips;
- Кодовая маркировка SMD резисторов от Bourns;
Как расшифровать обозначения на SMD резисторах: числовые и буквенные маркировки
Схема питания светодиода требует обязательного последовательного включения резистивного компонента.
Пример выбора номинала резистора по стандартной цветовой маркировке
Рассмотрим выбор номинала резистора с использованием стандартной цветовой маркировки для четырех полосок. Для проверки корректности выбора обратимся к примеру из ГОСТ 28883-90 (черт. 1).
Чтобы получить значение 27000 Ом с допуском ± 5%, выбираем: красный цвет для первой цифры, фиолетовый для второй, оранжевый для множителя и золотой для допуска.
Программа правильно определяет номинал резистора. Значения сопротивлений и соответствующие цвета представлены в таблице 1.
Назначение резисторов SMD
В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел.

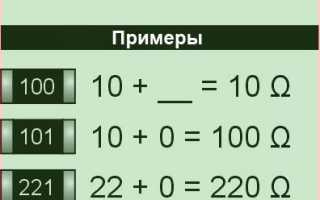

Маркировка резисторов SMD. Калькулятор онлайн
Выделим стандарт маркировки EIA-96, который состоит из двух цифр и одной буквы. Несмотря на компактный формат, расшифровка кода с помощью таблицы может быть затруднительной.
Трёхсимвольная маркировка EIA96
Таблица EIA-96
Трёхсимвольная маркировка E24. Допуск 5%
Четырёхсимвольная маркировка E48. Допуск 2%
