Рассчитать Нагрузку на Автомат по Мощности Потребителей Таблица • Виды устройств

В статье рассмотрим, как рассчитать нагрузку на автомат по мощности потребителей с помощью таблиц и формул, а также обсудим устройства, влияющие на выбор автоматического выключателя. Правильный расчет нагрузки важен для безопасности электрической сети, предотвращения перегрузок и коротких замыканий, а также для оптимизации работы электрических устройств. Мы предлагаем онлайн калькулятор, который поможет быстро и точно определить необходимую мощность автомата, упрощая выбор оборудования.

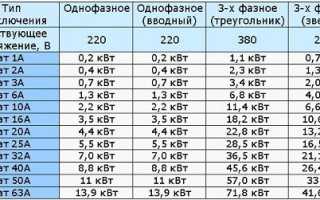

Таблица мощностей, токов и сечений автоматических выключателей для однофазной и трехфазной сети

При значительных значениях емкостной индуктивности необходимо учитывать указанные проблемы.

Важно обращать внимание на сечение вводного кабеля. Например, сечение одной жилы медного кабеля составляет 4 мм². Согласно таблице, максимальный допустимый ток для этого проводника — 36 Ампер. Если провод не сможет пропустить ток выше 36А, установка автомата на 40 Ампер для мощной электроплиты или на ввод будет недопустимой. Некоторые следуют рекомендациям, не учитывая свои условия.

В этом случае придется установить автомат на 25А и ограничить использование более двух горелок одновременно, а вводной автомат не должен превышать 32А. Это может показаться неудобным, но в старом доме необходимо адаптировать электросистему к имеющимся условиям.

Эксперты в области электротехники подчеркивают важность правильного расчета нагрузки на автоматические выключатели в зависимости от мощности потребителей. В современных условиях, когда количество электрических устройств в домах и офисах постоянно растет, этот аспект становится особенно актуальным. Специалисты рекомендуют использовать таблицы, которые помогают определить необходимые параметры автоматов в зависимости от типа и мощности подключаемых устройств.

Различные виды устройств, такие как бытовая техника, освещение и электроинструменты, имеют свои особенности потребления энергии. Например, электроплиты и кондиционеры требуют значительно большего тока, чем обычные лампы или зарядные устройства. Поэтому, чтобы избежать перегрузок и обеспечить безопасность эксплуатации, важно учитывать все нюансы при выборе автоматов. Правильный расчет нагрузки не только продлевает срок службы оборудования, но и минимизирует риск возникновения аварийных ситуаций.

Как рассчитать автомат защиты по мощности для квартиры. Как подобрать автомат по нагрузке для дома.

Как рассчитать номинальный ток автоматического выключателя по мощности |

При значительных величинах емкостной индукционной составляющей надо учитывать отмеченные проблемы.

Интересные факты

Вот несколько интересных фактов, связанных с расчетом нагрузки на автомат по мощности потребителей и различными видами устройств:

1. Коэффициент мощности: При расчете нагрузки на автомат важно учитывать коэффициент мощности (cos φ) электрических устройств. Например, для индуктивных нагрузок (таких как двигатели и трансформаторы) коэффициент мощности может быть значительно ниже 1, что означает, что реальная мощность, потребляемая устройством, меньше, чем его номинальная мощность. Это может привести к неправильным расчетам, если не учитывать этот фактор.

2. Типы автоматов: Существуют различные типы автоматов, которые предназначены для защиты электрических цепей от перегрузок и коротких замыканий. Например, автоматические выключатели типа B предназначены для защиты цепей с низкими пусковыми токами (освещение, розетки), тогда как тип C может использоваться для цепей с более высокими пусковыми токами (например, двигатели). Выбор правильного типа автомата критически важен для обеспечения надежности и безопасности системы.

3. Суммирование мощностей: При расчете нагрузки на автомат важно правильно суммировать мощности всех подключенных устройств. Например, если в одной цепи работают несколько потребителей, их мощности следует складывать, принимая во внимание их рабочие режимы. Это позволяет избежать перегрузки автоматов и обеспечивает стабильную работу всей электрической сети. В некоторых случаях также рекомендуется добавлять запас мощности (обычно 10-20%) для учета возможных пиковых нагрузок.

Как выбрать автомат. Ошибки при выборе автоматических выключателей.

Бытовые электроприборы

<table border=”1″ style=”width: 100%; border: 1px solid #c9c9c9;” cellspacing=”0″ cellpadding=”5″ data-id=”3″ data-hidecols=”0″ data-priority=”» data-default-sort=»0″ data-order=»0″ data-freeze-cols=»0″ data-freeze-rows=»0″ data-table-height=»0″ data-pagesize=»10″>

Для онлайн расчета мощности автоматического выключателя и выбора его номинала, ознакомьтесь с двумя статьями. В них представлены методы расчета с формулами:

• электросауна (12 кВт) — 60 А;
• электрическая плита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• проточный электрический водонагреватель (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• микроволновая печь (2,2 кВт) — 11 А;
• накопительный электрический водонагреватель (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Как подобрать автомат по мощности таблица

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Как выбрать провод, автоматы и УЗО? Как рассчитать сечение кабеля, силу тока, мощность.

Теперь опредилемся,как выбрать сечения кабеля для электропроводки

Согласно формулам, можно определить мощность электрической сети и рабочий ток. После этого нужно выбрать сечение электрического кабеля для проектируемой проводки в квартире.

Две расчетные таблицы для расчета и правильного выбора сечения кабеля и автоматов защиты

из нормативов для определения расчетных электрических нагрузок зданий (квартир), коттеджей, микрорайонов (кварталов) застройки и элементов городской распределительной сети

• Выбор светильника для спальни
• Групповые линии освещения: общие норма и правила
• Как и когда вызывать электрика?
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Осветительные сети промышленных предприятий
• Отличие групповых сетей от питающих и распределительных сетей электропроводки
• Получение разрешений для дополнительных мощностей
• Ремонт старой электропроводки
• Силовые цепи квартиры
• Скрытая электропроводка

Выбор автоматического выключателя — по току, мощности и сечению кабеля

Можно предотвратить покупку низкокачественной подделки, что избавит от серьезных проблем.

3) Далее после определения расчетного тока нужно выбрать номинал автомата.

Номинальный ток автоматического выключателя берем равным расчетному току, который мы только что определяли, или ближайший больший из стандартного ряда.

Если мы выберем автоматический выключатель меньшего номинала, то может происходить его срабатывание при максимальной нагрузке на линий.

Вообще нужно запомнить, что для цепей освещения бытовой электропроводки используется кабеля сечением три на полтора миллиметра квадратных, а розеточные цепи сечением три на два с половиной миллиметра квадратных.

Это сразу же скажет нам о том, что существует ограничение потребляемой мощности нагрузки устройств, которые питаются через эти кабели.

Также важно учитывать, что в осветительной линии не могут быть использованы автоматы с номинальным током более 10 ампер, а в розеточные линии более 16 ампер.

Вы дочитали статью до конца. А теперь самое интересное — я записал продолжене этой статье ( с видео), где я показываю пример расчета автомата по мощности и нагрузке. Очень рекомендую перейти и ознакомиться.

Автомат с16 на какую мощность. Таблица для расчета мощности автомата при электромонтажных работах

В однофазной электрической сети ток рассчитывается по формуле: полная мощность делится на номинальное напряжение 220 вольт.

Для чего нужны защитные автоматы и как они работают

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Параметры автоматических выключателей

Компактные устройства предназначены для работы в сетях с низкой нагрузкой и обычно не имеют возможности дополнительной настройки.

Заключение

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

Расчет потребляемой мощности

В повседневной жизни часто требуется расчет потребляемой мощности, особенно для проверки допустимой нагрузки на электрическую проводку перед подключением мощных приборов, таких как кондиционеры, бойлеры или электрические плиты.

Эти расчеты также важны при выборе защитных автоматов для распределительного щита, который подключает квартиру к электросети.

В таких случаях нет необходимости вычислять мощность по току и напряжению. Достаточно сложить потребляемую энергию всех устройств, которые могут работать одновременно.

Выбор сечения жил

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

• Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
• Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
• Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Что нужно учитывать?

Ключевым компонентом механизма является биметаллическая пластина, изменяющая форму под воздействием токов высокой силы.

Схема подключения

Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.

Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор.

Ошибки при расчете нагрузки и их последствия

При расчете нагрузки на автомат по мощности потребителей важно учитывать множество факторов, чтобы избежать ошибок, которые могут привести к серьезным последствиям. Ошибки в расчетах могут вызвать перегрузку электрической сети, что, в свою очередь, может привести к выходу из строя оборудования, возникновению короткого замыкания или даже пожара.

Одной из наиболее распространенных ошибок является игнорирование пиковых нагрузок. Многие потребители, такие как электроприборы, могут иметь значительно более высокую мощность в момент включения (например, холодильники, насосы и компрессоры). Если не учитывать эти пиковые значения, автомат может сработать слишком поздно или не сработать вовсе, что приведет к повреждению оборудования.

Еще одной распространенной ошибкой является неправильное определение общего количества потребителей и их мощности. Часто при расчете нагрузки учитываются только основные устройства, в то время как дополнительные потребители, такие как освещение, розетки и другие маломощные устройства, могут значительно увеличить общую нагрузку. Это может привести к недооценке необходимой мощности автомата и, как следствие, к его перегрузке.

Также важно учитывать коэффициент одновременности. Не все устройства работают одновременно, и это может снизить общую нагрузку на автомат. Однако неправильное применение коэффициента одновременности может привести к недооценке нагрузки, что также чревато перегрузками и аварийными ситуациями.

Неправильный выбор типа автомата также может стать причиной ошибок. Автоматы различаются по своим характеристикам: по типу срабатывания (например, B, C, D) и по номинальному току. Выбор неподходящего автомата может привести к его частым срабатываниям или, наоборот, к недостаточной защите от перегрузок.

Наконец, не стоит забывать о влиянии температуры окружающей среды на работу автоматов. При высоких температурах токовые характеристики могут изменяться, что также может привести к неправильной работе устройства. Поэтому важно учитывать условия эксплуатации при выборе и расчете нагрузки на автомат.

В заключение, ошибки при расчете нагрузки на автомат могут иметь серьезные последствия, включая повреждение оборудования и угрозу безопасности. Поэтому важно тщательно подходить к расчетам, учитывать все факторы и, при необходимости, консультироваться с профессионалами в области электротехники.

Вопрос-ответ

Как рассчитать, какой автомат нужен по мощности?

Чтобы рассчитать, на сколько ампер нужен автомат, разделите мощность группы потребителей на показания сети (220 или 380) и умножьте полученный результат на коэффициент мощности. Для бытовой сети 220 этот показатель – 0.95. Как правило, для выключателей используют автоматы номиналом 10 А, а для розеток – номиналом 16 А.

Как рассчитывается нагрузка на автомат?

Особенности расчета тока электрического автомата. Для однофазной сети в процессе расчета тока защитного устройства необходимо использовать формулу: I = P / U. P – это мощность, а U – напряжение. Для более простого расчета часто пользуются таким вариантом: 1 кВт приблизительно равен 4,5-5 А.

Сколько киловатт можно подключить на 16 амперный автомат?

На какую мощность рассчитан автомат на 16 ампер? Однофазный (однополюсный) прибор при нагрузке 220 В выдерживает 3,5 кВт. Однофазный вводный (двухполюсный) прибор при нагрузке 220 В выдерживает 3,5 кВт. Автомат 16 ампер 3 фазы (треугольником) трехполюсный при нагрузке 380 В выдерживает 18,2 кВт.

Советы

СОВЕТ №1

Перед тем как рассчитывать нагрузку на автомат, составьте полный список всех электрических потребителей, которые будут подключены к вашей сети. Убедитесь, что вы учли не только основные устройства, но и дополнительные, такие как освещение, бытовая техника и электроника.

СОВЕТ №2

Используйте таблицы с мощностями потребителей, чтобы быстро определить, сколько ватт потребляет каждое устройство. Это поможет вам избежать ошибок при расчете общей нагрузки и выбрать автомат, который сможет справиться с этой нагрузкой.

СОВЕТ №3

Не забывайте учитывать коэффициент одновременности, особенно если у вас много потребителей. Это позволит вам более точно рассчитать необходимую мощность автомата, так как не все устройства будут работать одновременно.

СОВЕТ №4

При выборе автомата учитывайте не только мощность, но и тип устройства (например, однофазный или трехфазный), а также его характеристики, такие как время срабатывания и токовая нагрузка. Это поможет обеспечить безопасность и надежность вашей электрической сети.
