Термоусадочные трубки — важный элемент в электрических соединениях, обеспечивающий изоляцию и защиту от внешних воздействий. В статье представлена таблица подбора термоусадки по сечению кабеля, что поможет выбрать подходящий материал. Также рассмотрим маркировку трубок, что упростит ориентирование в разнообразии изделий. Эта информация будет полезна как профессиональным электрикам, так и любителям, стремящимся обеспечить долговечность и безопасность электрических соединений.
Для чего нужна термоусадочная трубка: виды, технические характеристики, как ей пользоваться » Сайт для электриков — статьи, советы, примеры, схемы
Термоусадочная трубка — универсальный материал, обеспечивающий надежную электрическую и механическую защиту.
При установке электропроводки важно знать необходимое сечение кабеля. Выбор сечения зависит от потребляемой мощности или тока, а также длины кабеля и способа его укладки.
Сечение провода можно определить по мощности подключаемых приборов, называемых нагрузкой. Этот метод также известен как «по нагрузке». Суть остается неизменной.
Эксперты в области электротехники подчеркивают важность правильного подбора термоусадки в зависимости от сечения кабеля. Использование таблиц, которые отображают соответствие между диаметром трубок и сечением проводников, значительно упрощает этот процесс. Правильный выбор термоусадки обеспечивает надежную изоляцию и защиту соединений от внешних воздействий, что критично для долговечности и безопасности электрических систем.
Маркировка термоусадочных трубок также играет ключевую роль. Она позволяет быстро идентифицировать размеры и характеристики материала, что особенно важно при работе с различными типами кабелей. Эксперты рекомендуют обращать внимание на стандарты и спецификации, чтобы избежать ошибок, которые могут привести к повреждениям или коротким замыканиям. Таким образом, тщательный подход к выбору термоусадки и понимание маркировки обеспечивают высокое качество и безопасность электрических соединений.
Собираем данные
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
| Диаметр кабеля (мм) | Диаметр термоусадки (мм) | Маркировка термоусадки |
|---|---|---|
| 2-3 | 4 | Ø4, 2:1 |
| 4-5 | 6 | Ø6, 2:1 |
| 6-8 | 10 | Ø10, 2:1 |
| 8-10 | 12 | Ø12, 2:1 |
| 10-12 | 16 | Ø16, 2:1 |
| 12-14 | 18 | Ø18, 2:1 |
| 14-16 | 20 | Ø20, 2:1 |
| 16-18 | 25 | Ø25, 2:1 |
| 18-20 | 30 | Ø30, 2:1 |
Интересные факты
Вот несколько интересных фактов, связанных с подбором термоусадки по сечению кабеля и маркировкой трубок:
-
Материалы термоусадки: Термоусадочные трубки изготавливаются из различных материалов, таких как полиолефин, ПВХ и фторопласт. Полиолефин является наиболее распространенным выбором благодаря своей высокой прочности, устойчивости к химическим веществам и отличной изоляции. Выбор материала зависит от условий эксплуатации и требований к электрической изоляции.
-
Процесс усадки: При нагревании термоусадочные трубки уменьшаются в диаметре и плотно обжимаются вокруг кабеля или соединения. Этот процесс обеспечивает надежную защиту от влаги, пыли и механических повреждений. Температура усадки может варьироваться в зависимости от типа трубки, но обычно составляет от 90 до 125 градусов Цельсия.
-
Маркировка трубок: Термотрубки часто маркируются с указанием их диаметра, толщины стенки и температуры усадки. Например, маркировка может выглядеть как “3:1”, что означает, что трубка может уменьшиться в три раза от своего первоначального диаметра. Это помогает пользователям правильно подбирать трубки в зависимости от размеров кабеля и условий эксплуатации.
Суть метода
Если нужно перевести ватты в киловатты, разделите значение в ваттах на 1000. Например, 500 Вт / 1000 = 0,5 кВт.
Чтобы определить сечение кабеля, обратитесь к столбцу 220 В или 380 В и найдите значение, равное или немного превышающее рассчитанную мощность. Выбор столбца зависит от количества фаз: однофазная сеть — 220 В, трехфазная — 380 В.
В найденной строке обратите внимание на значение в первом столбце. Это требуемое сечение кабеля для указанной нагрузки. Теперь ищите кабель с жилами такого сечения.
Термоусадка для проводов: какие бывают, характеристики, критерии выбора
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др.
Область применения термоусаживаемой трубки (ТУТ)
- Изоляция токопроводящих проводов и элементов оборудования для предотвращения электрических травм.
- Надежная защита соединений кабельных линий и проводников.
- Установка соединительных наконечников и муфт на токопроводящих кабелях.
- Маркировка проводов для упрощения идентификации.
- Создание продольной герметизации кабельных пучков с использованием термоусадочной ленты, заполняющей пространство между жилами.
- Защита проводов от температурных воздействий. Некоторые термоусадочные трубки большого диаметра сохраняют свойства в диапазоне от -65ºС до +260ºС.
- Улучшение эргономики рукояток строительного и спортивного инвентаря благодаря шероховатой поверхности трубки.
- Изоляция контактов и проводов в стандартных условиях.
- Защита соединений от внешних воздействий.
- Высокая влажность.
- Перепады температур от -65°С до +260°С.
- Динамические нагрузки – движение механизмов, вибрация.
- Защита участков кабелей от высоких температур и (в ограниченной степени) открытого пламени. В маркировке могут встречаться термины тефлоновые и/или фторопластовые.
- Защита контактов от коррозии, химических и механических воздействий, а также маркировка с использованием термокембриков.
Выбор сечения кабеля: по мощности, току, с учетом длины
Термокембрики могут выполняться в различных цветовых вариациях, что позволяет электромонтеру с их помощью осуществлять маркировку отдельных жильных соединений и проводов.

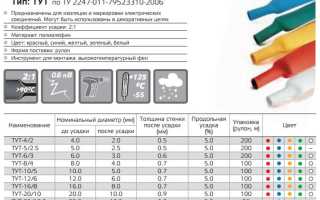

Термоусаживаемая трубка ТУТ: основные и дополнительные характеристики
Также стоит отметить дополнительные свойства: флуоресцентные, с рифленой текстурой, повышенной плотности (до 1000В), огнестойкие и другие.
При отсутствии специфических требований к устойчивости к внешним факторам и коэффициенту усадки термоусадочную трубку выбирают по диаметру. Существует правило «минус 10, плюс 20» или «80:20». Что это означает?
Размер изолируемого соединения должен превышать минимальный размер трубки после термоусадки в кратности 20 (20%, 40%, 60%), но не менее 10%.
Трубки с коэффициентом усадки 2:1 могут быть усажены не менее чем на 20% и не более чем на 80% от своего исходного диаметра.
Важно! При резком переходе размеров в соединении рекомендуется использовать термоусадку для проводов с коэффициентом 6:1 и выше.
Советы по монтажу термоусадочных трубок: инструменты и технологии
Монтаж термоусадочных трубок требует определенных навыков и знаний, чтобы обеспечить надежное и долговечное соединение. В этом разделе мы рассмотрим основные инструменты и технологии, которые помогут вам выполнить эту задачу качественно.
Необходимые инструменты:
- Ножницы или резак: Для обрезки термоусадочных трубок до нужной длины. Важно использовать острые инструменты, чтобы избежать повреждения трубки.
- Паяльник или термофен: Основные инструменты для нагрева термоусадочной трубки. Паяльник подходит для небольших диаметров, в то время как термофен обеспечивает равномерный нагрев больших трубок.
- Изолента или клеевая лента: Для дополнительной изоляции соединений, если это необходимо. Это особенно важно в условиях повышенной влажности или механических нагрузок.
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать ожогов при работе с горячими трубками.
Технология монтажа:
- Подготовка кабеля: Перед установкой термоусадочной трубки необходимо подготовить кабель. Убедитесь, что изоляция кабеля очищена от повреждений и загрязнений. Если требуется, используйте изоленту для дополнительной защиты.
- Выбор термоусадочной трубки: Подберите трубку, соответствующую диаметру и типу кабеля. Убедитесь, что трубка имеет достаточный запас по диаметру для легкой установки.
- Установка трубки: Наденьте термоусадочную трубку на подготовленный участок кабеля. Убедитесь, что трубка полностью охватывает место соединения.
- Нагрев: Аккуратно нагрейте трубку с помощью паяльника или термофена. Держите инструмент на расстоянии 10-15 см от трубки, чтобы избежать перегрева. Нагрев должен быть равномерным, чтобы избежать образования пузырей или трещин.
- Охлаждение: После нагрева дайте трубке остыть в течение нескольких минут. Это позволит ей зафиксироваться в нужном положении и обеспечит надежное соединение.
Следуя этим рекомендациям, вы сможете успешно установить термоусадочные трубки, обеспечив надежную защиту и изоляцию электрических соединений. Помните, что качественный монтаж — это залог долговечности и безопасности вашей электрической системы.
- Читайте также:
Вопрос-ответ
Как маркируется термоусадочная трубка?
Усадка в два раза. Но чаще указываются сразу два диаметра через дробь: 10/5 или 10 мм/5 мм. В России и в странах азиатского региона принято указывать диаметры термоусаживаемых трубок в миллиметрах: термоусаживаемая трубка 8/4 мм, термоусаживаемая трубка 60/25 мм, термоусаживаемая трубка 1,5/0,75 мм и т. д.
Как правильно подобрать термоусадочную трубку?
Согласно правилу 2, внутренний диаметр трубки до усадки должен быть не менее чем на 10% больше, чем диаметр шины, т. е. не менее 11 мм. Таким образом, все оставшиеся трубки: 18/9 мм, 16/8 мм, 13/6,5 мм, 12/6 мм, 11/5,5 мм формально подходят в качестве изоляции для нашей шины.
Как измерить диаметр термоусадочной трубки?
Самый простой способ – прямое измерение линейкой или рулеткой. Но прямое измерение можно провести только в случае, когда трубка имеет круглое сечение, что чаще всего свойственно среднестенным и толстостенным трубкам, в том числе с клеевым слоем.
Советы
СОВЕТ №1
Перед выбором термоусадки обязательно измерьте сечение кабеля. Это поможет вам подобрать трубку, которая идеально подойдет по размеру и обеспечит надежную изоляцию.
СОВЕТ №2
Обратите внимание на материал термоусадки. Для различных условий эксплуатации (влага, температура, химические воздействия) могут потребоваться разные виды термоусадки, такие как полиолефин или ПВХ.
СОВЕТ №3
Используйте таблицы для маркировки термоусадочных трубок. Они помогут вам быстро и точно определить, какая трубка соответствует вашему сечению кабеля, что значительно упростит процесс выбора.
СОВЕТ №4
Не забывайте о температурном диапазоне термоусадки. Убедитесь, что выбранная вами трубка способна выдерживать температуры, которые могут возникнуть в процессе эксплуатации кабеля.
