В статье рассмотрим коэффициент относительного уплотнения песка, важный для строительства и дорожного строительства. Представим таблицу с нормативными значениями и две ключевые нормативные ссылки, которые помогут специалистам оценивать уплотнение песка при трамбовке и транспортировке. Понимание этого коэффициента необходимо для обеспечения прочности и долговечности конструкций, что делает информацию полезной для инженеров, проектировщиков и строителей.
Инструкция по определению требуемой плотности и контролю за уплотнением земляного полотна автомобильных дорог
При цементобетонных и цементогрунтовых покрытиях, а также современных облегченных покрытиях используются высокие значения коэффициента уплотнения.
«Инструкция по определению необходимой плотности и контролю за уплотнением земляного полотна автомобильных дорог» обязательна для всех организаций Министерства транспортного строительства СССР, занимающихся строительством и ремонтом автомобильных дорог.
Замечания и предложения по данной «Инструкции» направляйте по адресам: Московская область, Балашиха-6, Союздорнии или г. Ленинград, Д-65, ул. Герцена, 19, Ленфилиал Союздорнии.
Эксперты в области геотехники подчеркивают важность коэффициента относительного уплотнения песка как ключевого параметра для оценки качества грунтовых оснований. Этот коэффициент позволяет определить степень уплотнения песчаных слоев, что критично для проектирования и строительства различных объектов. Согласно нормативным документам, таким как СНиП, правильное применение таблиц коэффициента относительного уплотнения способствует снижению рисков, связанных с осадками и деформациями. Специалисты отмечают, что использование данных таблиц в сочетании с современными методами испытаний позволяет более точно оценивать состояние грунтов и принимать обоснованные решения в процессе проектирования. Таким образом, соблюдение норм и рекомендаций по коэффициенту относительного уплотнения песка является залогом надежности и долговечности строительных конструкций.
Определение коэффициента уплотнения песка разными способами
В основании определения плотности прибором лежит методика описанная в документе ГОСТ 28514 19.
| Коэффициент относительного уплотнения (Кр) | Плотность сухого песка (ρd), г/см³ | Состояние песка |
|---|---|---|
| 0,65 – 0,75 | 1,5 – 1,6 | Рыхлое |
| 0,75 – 0,85 | 1,6 – 1,7 | Средней плотности |
| 0,85 – 0,95 | 1,7 – 1,8 | Плотное |
| >0,95 | >1,8 | Очень плотное |
Интересные факты
Вот несколько интересных фактов, связанных с коэффициентом относительного уплотнения песка и его нормативами:
-
Определение коэффициента относительного уплотнения: Коэффициент относительного уплотнения (КРУ) песка — это отношение плотности уплотненного песка к его максимальной плотности, определенной в лабораторных условиях. Этот показатель важен для оценки качества уплотнения грунтов и их способности выдерживать нагрузки.
-
Нормативные документы: В России для определения коэффициента относительного уплотнения песка используются различные нормативные документы, включая СНиП (Строительные Нормы и Правила). Эти документы содержат методики испытаний и требования к качеству материалов, что обеспечивает безопасность и долговечность строительных объектов.
-
Влияние на строительство: Правильный расчет и контроль коэффициента относительного уплотнения песка критически важны для строительства фундамента и других конструкций. Неправильное уплотнение может привести к осадке, трещинам и другим проблемам, что подчеркивает важность соблюдения нормативов и стандартов в строительстве.
Коэффициент уплотнения песка при строительстве дороги СНИП — Пожарная безопасность
Насыпная плотность материала и коэффициент уплотнения помогают определить реальную потребность для различных операций.
Исследование нерудных материалов на предмет их плотности — сложная задача из-за трудностей с точным взвешиванием больших объемов. Например, строительный песок проходит несколько этапов воздействия перед использованием:
На строительную площадку поступает песок, который уже изменил структуру насыпной массы. Речной песок, благодаря большей однородности и физическим свойствам зерен, более предсказуем в поведении.
Нормативные значения плотности песка указаны в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95, а также в СНиП 2.05.02-85. В проектной документации для конкретного здания и участка могут быть указаны отличающиеся показатели.
Для приведения этих данных к единому пониманию и расчету применяется коэффициент уплотнения, учитывающий условия строительных работ и методы трамбовки.
Расчет уплотнения песка с использованием коэффициента
Трамбовка может выполняться катками, виброплитами, виброштампами и ручными способами, и всякий раз песок будет уплотняться по-разному.
Для унификации расчетов потребности в материале принято использовать усредненные коэффициенты уплотнения песка, которые применяют для перевода абсолютного показателя (от поставщика) в относительный — для конкретного типа задания.
Для расчета достаточно умножить нормативный или паспортный показатель на приведенный коэффициент — при больших объемах закупки поправка позволит точнее рассчитать потребность и сократить непроизводительные потери.
Расчет уплотнения щебня с использованием коэффициента
Для лабораторных исследований необходимо выполнить пять выборочных измерений с строгими требованиями, что невозможно на строительной площадке. Поэтому используется упрощенный метод: данные из паспорта продукции умножаются на специальный коэффициент.
Например, кубометр щебня фракции 20-40 весит около 1,4 тонны, что соответствует нормам СНиП 3.06.03-85.
- Экологическая безопасность. Бутовый камень безопасен для здоровья благодаря природному происхождению, что увеличивает его спрос.
- Высокая износостойкость. Бутовый камень не подвержен плесени, насекомым, влаге, температурным колебаниям и ветру, сохраняя свои качества. Он выдерживает вертикальные и горизонтальные нагрузки.
- Легкость в производстве. Для получения бутового камня не требуется сложное оборудование или технологии, что снижает его стоимость.
- Долговечность. Строения из бутового камня могут служить более ста лет.
- Привлекательный внешний вид. Бутовый камень надежен и хорошо вписывается в декоративные композиции.
Коэффициент уплотнения песка, щебня, грунта и ПГС — таблица и правила расчета
Давайте подробно разберемся, откуда берется понятие коэффициента уплотнения и как его определять.
Что такое коэффициент уплотнения транспортировки
Заказано 20 кубометров щебня, фактически доставлено 18 куб.м. (по внутренним измерениям кузова). Учитывая коэффициент, получаем 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., что соответствует 1% — погрешность в пределах нормы.
Для надежного сцепления бутовой кладки с бетоном фундамента или цоколя первый ряд камней укладывают через 4 часа после заливки. Как только бетон начнет схватываться, кладку продолжают стандартным способом.
Важно тщательно заполнять промежутки между камнями, чтобы избежать пустот, куда могут попасть снег или вода.
Коэффициент уплотнения песка под дорогу — Энциклопедия строительных материалов
| Тип грунта | Контрольные значения коэффициента уплотнения при нагрузке на поверхность уплотненного грунта, МПа, при общей толщине отсыпки, м | |||||||||||
| 0 | 0,05-0,2 | Св. 0,2 | ||||||||||
| до 2 | 2,01-4 | 4,01-6 | св. 6 | до 2 | 2,01-4 | 4,01-6 | св. 6 | до 2 | 2,01-4 | 4,01-6 | св. 6 | |
| Глинистые | 0,92 | 0,93 | 0,94 | 0,95 | 0,94 | 0,95 | 0,96 | 0,97 | 0,95 | 0,96 | 0,97 | 0,98 |
| Песчаные | 0,91 | 0,92 | 0,93 | 0,94 | 0,93 | 0,94 | 0,95 | 0,96 | 0,94 | 0,95 | 0,96 | 0,97 |
| Примечание — Коэффициентом уплотнения называется отношение достигнутой плотности сухого грунта к максимальной плотности сухого грунта, полученной в приборе стандартного уплотнения по ГОСТ 22733. | ||||||||||||
коэффициент относительного уплотнения отношение требуемой плотности скелета сухого грунта в конструктивном элементе к плотности скелета сухого грунта в источнике получения.
Специфика определения коэффициента уплотнения

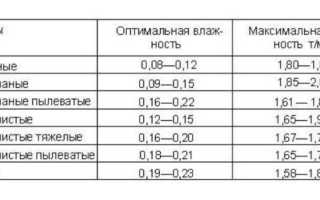

Важно! Наивысшая плотность грунта наблюдается у пород с влажностью, немного превышающей норму. Эта взаимосвязь представлена на графике ниже.
Каждое земляное полотно имеет оптимальную влажность для максимального уплотнения. Этот параметр изучается в лаборатории, где образцам придают различную влажность и сравнивают результаты уплотнения.
- характеристики песка: прочность частиц на сжатие, размер зерна и слеживаемость;
- максимальная плотность материала в лабораторных условиях с добавлением необходимого объема влаги;
- насыпной вес материала, то есть плотность в естественном состоянии;
- тип и условия транспортировки. Наиболее интенсивное уплотнение происходит при автомобильных и железнодорожных перевозках; песок менее подвержен уплотнению при морских транспортировках;
- погодные условия при транспортировке грунта. Учитываются уровень влажности и возможность отрицательных температур.
Коэффициент на уплотнение и потери при засыпке котлована
Для облегчения расклинивания и лучшего уплотнения смесь проливают в процессе трамбовки водой, с расходом 15 25 м.
Как определяется этот параметр?
Метод режущего кольца
- В грунте располагают металлическое кольцо с заданными диаметром и длиной. Таким образом, грунтовая порода надежно крепится внутри цилиндра.
- Затем, чтобы получить чистую массу грунта, отобранные образцы взвешивают, вычитая вес кольца.
- Далее полученный показатель делят на объем цилиндра, в результате чего получается фактическая плотность почвы.
- После этого для определения финального показателя (коэффициента уплотнения) полученный результат делят на максимально возможную плотность (которая меняется, в зависимости от вида грунта).
Допустим, масса грунта — 450 г. При объеме нашего кольца в 235,5 см3, плотность грунта Pd составляет 1,87 г/см3. Соответственно, коэффициент уплотнения грунта — 1,87/1,9 = 0,98.
Метод исследования статическим Пенетрометром (например, ПСГ-МГ4)
Управление грунтовым пенетрометром осуществляется с помощью клавиатуры с 5 кнопками для выбора режимов измерений и включения/выключения электронного блока.
Прибор устанавливается в нужной точке для определения коэффициента уплотнения грунта. Измерения и обработка результатов происходят автоматически. Устройство имеет встроенную энергонезависимую память для сохранения данных о предыдущих измерениях.
Во время транспортировки плотность грунта может изменяться. В компании «Гектар Групп» мы учитываем этот фактор, что обеспечивает высокую точность исследований.
Коэффициент при транспортировке
Масса такого песка через время просядет, что в свою очередь приводит к проседанию фундамента, образованию ям и т.
Предисловие
Данная работа посвящена определению коэффициента относительного уплотнения песков и методам его вычисления.
Методика основана на теоретическом анализе, обобщении опыта проектирования и строительства земляных конструкций, а также результатах полевых и лабораторных исследований. Представлен дифференцированный подход, учитывающий различные аспекты.
В документе изложены основные положения методики и рекомендации, включая примеры расчета коэффициента относительного уплотнения.
Методику разработали инженеры Ю.М. Львович, А.К. Мирошкин (ответственный исполнитель), кандидат технических наук Г.Б. Гершман с содействием доктора технических наук Э.К. Кузахметовой.
В разработке участвовали инженеры Т.Н. Ибрагимова, В.Н. Губанова, Л.П. Андриенко, С.С. Марина и лаборанты Л.П. Горобец, Т.А. Морозова, В.Д. Полехина.
Ваши пожелания и предложения можно направлять по адресу: 143900, Московская область, город Балашиха-6, шоссе Энтузиастов, 79, Союздорнии.
Влияние влажности на коэффициент уплотнения песка
Влажность является одним из ключевых факторов, влияющих на коэффициент относительного уплотнения песка. Этот параметр определяет, насколько эффективно песок может быть уплотнен при различных условиях, что, в свою очередь, влияет на его прочностные характеристики и устойчивость в строительных и инженерных проектах.
При увеличении влажности песка происходит изменение его физико-механических свойств. Вода, проникая между частицами песка, образует водную пленку, которая способствует улучшению сцепления между зернами. Это может привести к увеличению коэффициента уплотнения, так как более влажный песок становится более податливым и менее подвержен разрушению при механическом воздействии.
Однако, существует предел, после которого дальнейшее увеличение влажности начинает негативно сказываться на коэффициенте уплотнения. При слишком высокой влажности песок может стать «мокрым» и терять свою способность к уплотнению, так как вода начинает заполнять пустоты между частицами, что приводит к образованию «мокрых» слоев, которые не могут быть эффективно уплотнены. Это явление часто наблюдается в условиях, когда песок находится в состоянии переувлажнения, что может привести к снижению прочности и устойчивости конструкций.
Для определения оптимального уровня влажности, при котором коэффициент относительного уплотнения песка достигает максимума, проводятся специальные испытания. Обычно это делается с помощью стандартных методов, таких как испытание на стандартном уплотнении (метод Proctor), где образцы песка подвергаются уплотнению при различных уровнях влажности. Результаты этих испытаний позволяют составить таблицы, в которых указаны значения коэффициента уплотнения в зависимости от влажности.
Важно отметить, что влияние влажности на коэффициент уплотнения песка также зависит от его гранулометрического состава. Песок с более крупными частицами может требовать меньшего количества воды для достижения оптимального уплотнения, в то время как мелкозернистый песок может быть более чувствителен к изменениям влажности.
Таким образом, для достижения максимального коэффициента относительного уплотнения песка необходимо учитывать не только уровень влажности, но и другие факторы, такие как состав и структура песка, а также условия окружающей среды. Это позволит обеспечить надежность и долговечность строительных конструкций, основанных на песчаных основаниях.
Вопрос-ответ
Каков нормативный коэффициент относительного уплотнения песка?
Таким образом, коэффициент уплотнения песка – это нормативный показатель, который может составлять от 1.05 до 1.52. Для обратной засыпки (при заполнении фундаментов и котлованов) этот показатель варьируется от 0.95 до 0.98.
Каков нормативный коэффициент уплотнения песка по ГОСТ?
ГОСТ 7394-85 – это государственный стандарт, который определяет методы испытания и требования к коэффициенту уплотнения песка. Этот стандарт устанавливает рекомендации для определения плотности и уплотнения песчаных материалов, что играет важную роль в строительстве, геотехнике и других областях.
Коэффициент уплотнения 0 95 это?
Что означает коэффициент уплотнения грунта 0,95? Уплотнение на 95 % означает, что грунт на строительной площадке уплотнен до 95 % от максимальной плотности, достигнутой в лаборатории.
Советы
СОВЕТ №1
Изучите таблицы коэффициентов относительного уплотнения песка, чтобы понять, какие значения являются нормальными для вашего проекта. Это поможет вам правильно оценить качество уплотнения и избежать ошибок в строительстве.
СОВЕТ №2
Обратите внимание на нормативные ссылки, указанные в СНиП, так как они содержат важные требования и рекомендации по проведению работ с песком. Соблюдение этих норм обеспечит долговечность и безопасность конструкций.
СОВЕТ №3
Проведите предварительные испытания на уплотнение песка на вашем строительном участке. Это позволит вам определить оптимальные методы уплотнения и избежать дополнительных затрат на исправление возможных недостатков.
